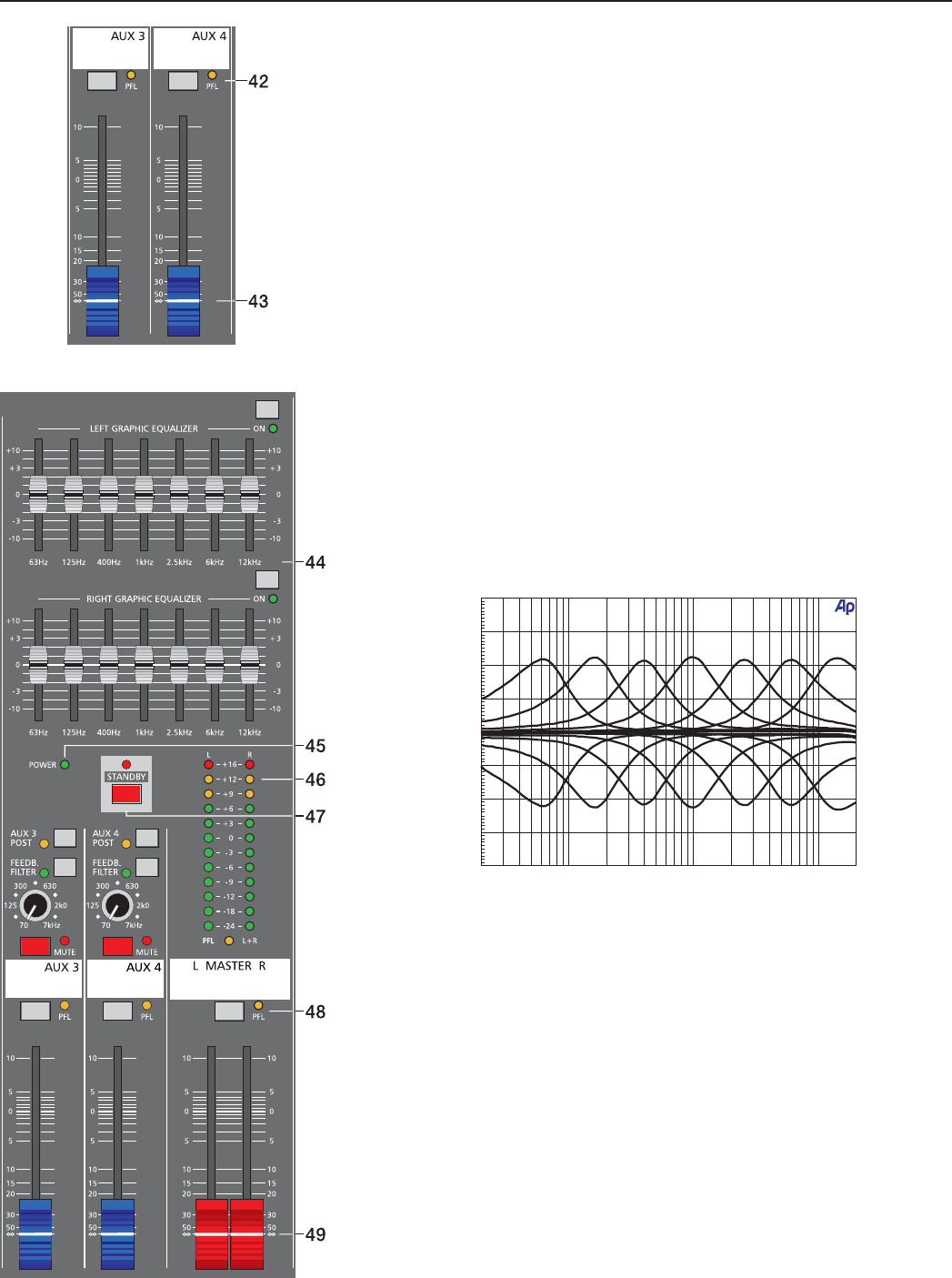

42. PFL
Diese Taste gibt das Signal, das vor dem AUX3/4-Fader steht, auf die Kopfhö-
rersumme. Sie können dann das AUX3/4-Signal am Kopfhörerausgang abhören.
Die Lautstärke am Kopfhörerausgang ist dabei unabhängig vom AUX3/4-Fader
(PRE FADER LISTEN). Gleichzeitig bewirkt das Drücken des PFL-Schalters ein
Umschalten der Aussteuerungsanzeigen im Master. Die linke LED-Kette zeigt da-
bei den Pegel (in dBu) im aktuell angewählten Kanal an und erlaubt ein optimales
Einpegeln der Signalquelle, ohne es auf den AUX3/4 SEND Ausgang zu legen.
43. AUX3/4 VOLUME
Dieser Schieberegler regelt das AUX3/4-Summensignal auf den AUX3/4 Aus-
gang und ist somit beim Monitoring der Lautstärkeregler für die Monitoranlage.
44. 7-BAND EQUALIZER
Die beiden 7-band Equalizer können entweder für die MASTER Ausgänge oder
für AUX3/4 verwendet werden. Bitte lesen Sie hierzu auch Punkt 50 „EQ Routing“.
Über die EQ ON Taste wird der Equalizer eingeschaltet. Der EQ liegt dann schal-
tungstechnisch nach den Lautstärkereglern und vor den Ausgangsbuchsen. Wird
die EQ ON Taste nicht gedrückt, ist der EQ nicht aktiv, also im Bypass Mode.
Sieben Frequenzbänder, mit je 10 dB Anhebung/Absenkung und einer Güte
von Q=2, erlauben die nächträgliche klangliche Bearbeitung der Abmischung,
bzw. eine Anpassung des Klangereignisses an die jeweilige Raumakustik.
Die Frequenzbereiche und Regelcharakteristik der einzelnen EQ-Fader ist sehr
praxisorientiert ausgelegt. Wollen Sie einen strahlenden, klaren Sound und z.B.
den Schlagzeugbecken mehr Durchsetzungskraft verleihen, so heben Sie im Be-
reich von 12kHz- bzw. 6 kHz etwas an. Ist der Sound sehr nasal und mittenbetont,
so senken Sie im Mittenfrequenzbereich leicht ab. Wollen Sie jedoch einen bassrei-
chen Sound und vielleicht die Bassdrum besser hervorheben, dann bewegen Sie
den 63Hz bzw. 125 Hz Regler etwas nach oben. Erscheint der Sound hingegen zu
basslastig oder wummrig, dann ziehen Sie diese Fader etwas nach unten. Beden-
ken Sie aber immer, daß speziell beim Einsatz von Equalizer weniger oft mehr ist.
Probieren Sie also erst ob Sie nicht ganz ohne EQ, durch sorgfältige Einstellung der
Kanal-Klangregler, vielleicht ein besseres Ergebnis erzielen.
Sie können den Equalizer dann für die AUX3/4-Schiene verwenden, wo er oft beim
Monitoring sinnvoller einzusetzen ist.
45. POWER ANZEIGE
POWER leuchtet immer wenn das CMS eingeschaltet ist. Sollte die LED nach
dem Einschalten nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt
ist. Wenn dies der Fall ist und die LED trotzdem nicht leuchtet, kontaktieren Sie
bitte Ihren Fachhändler.
MASTER
-20
+20
-15
-10
-5
+0
+5
+10
+15
20 20k50 100 200 500 1k 2k 5k 10k
Hz
40
