CHAPTER 1 GENERAL DESCRIPTION
VII.IMAGE FORMATION
A. Outline

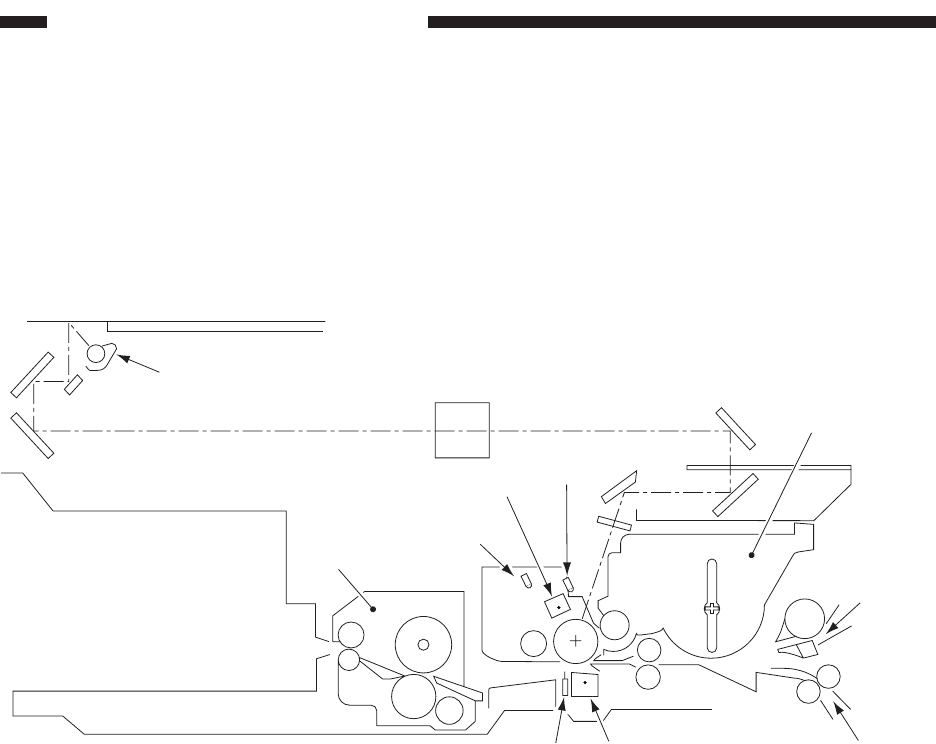

The copier is constructed as shown in Figure 1-701.
Copyboard glass
Scanning
lamp
Lens
Pre-exposure
lamp
Fixing
assembly
Primary charging
assembly
Blanking exposure
lamp
Static
eliminator
Transfer charging
assembly
Pick-up
(multifeeder)
Pick-up
(cassette)
Developing
assembly
Figure 1-701
