APPLICATIONS DE L‘AMPLIFICATEUR

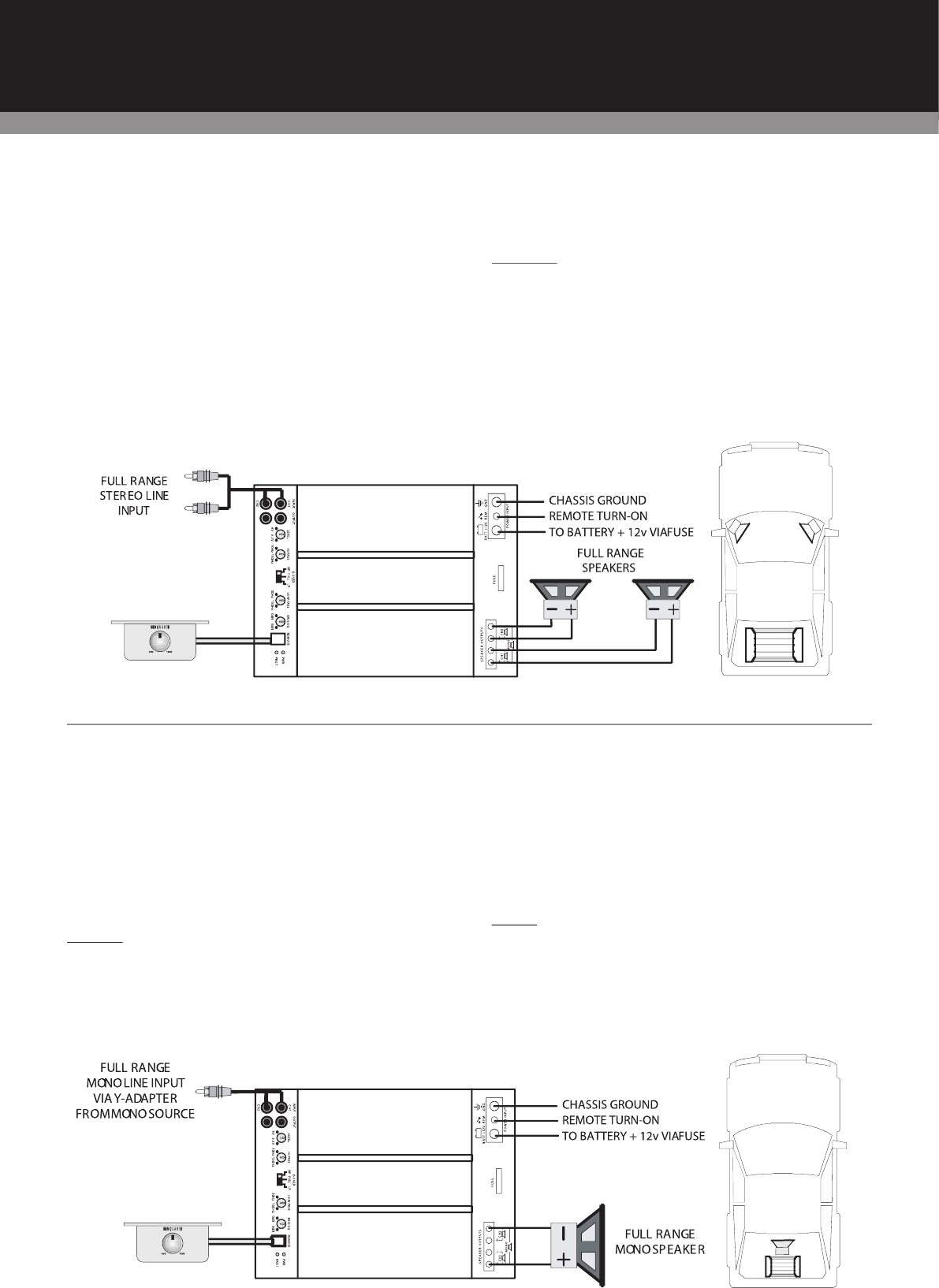

Amplifi cateur 2 canaux PAB 2100
Il s‘agit de l‘application de base la plus fréquente pour les amplifi cateurs 2
canaux de la série Premium.
1. Check-list pour les connexions par câble:
Relier les entrées Cinch (LINE IN) au moyen de câbles Cinch hauts de gamme
avec le poste de radio/lecteur de CD.
2. Commutateur de fi ltre actif (X-OVER):
Celui-ci doit se trouver dans la position „FULL“.
3. Check-list pour le réglage de la fréquence de recouvrement:
Ne concerne pas le mode de fonctionnement large bande (FULL).
4. Sensibilité d‘entrée (LEVEL):
Consulter le chapitre „Réglage de l‘installation pour obtenir les meilleures
5. Module de télécommande des graves:
Brancher ce module sur la douille „REMOTE“ de l‘amplifi cateur au moyen du
câble de commande fourni.
Minimum pour les impédances globales du haut-parleur:
4 & 2 ohms dans le mode stéréo, voire 4 ohms dans le mode mono.
Cet amplifi cateur ne fonctionne ni dans le mode stéréo 1 ohm, ni dans le
Cette application montre la procédure fondamentale de pontage mono pour
tous les amplifi cateurs de MB QUART.
Check-list pour les connexions par câble:
Une source de signaux MONO est nécessaire comme par exemple la sortie
subwoofer mono d‘un fi ltre actif, que celle-ci se présente sous forme d‘un
appareil séparé ou qu‘elle soit intégrée dans un appareil de commande ou un
N‘essayez pas de connecter ensemble les sorties actives ou posi-
tives d‘une source quelconque pour recevoir un signal mono, car cela pour-
rait fort bien entraîner des dégâts au niveau de l‘étage fi nal de cette source.
Il est nécessaire que le MEME signal soit alimenté à l‘entrée de gauche tout
comme à l‘entrée de droite au moyen d‘un câble Cinch adaptateur Y. Relier
le terminal de raccordement positif du haut-parleur mono avec le raccord
„LEFT +“ et son terminal négatif avec le raccord „RIGHT -“.
Check-list pour le réglage du commutateur de fi ltre actif:
- L‘interrupteur AMPLIFIER X-OVER doit se trouver dans la position FULL.
Check-list pour le réglage du régulateur de la fréquence
Ne concerne pas le mode de fonctionnement large bande.
Si vous utilisez la sortie subwoofer mono d‘un fi ltre actif, il est
tout à fait possible de mettre en circuit sur ces amplifi cateurs le fi ltre passe-
bas afi n d‘obtenir une pente plus rigide du signal de la réponse fréquentielle
Minimum pour l‘impédance globale des haut-parleurs:
