Operación con disco de corte abrasivo/disco
de diamante (accesorio opcional)
1
2
3
4
011215

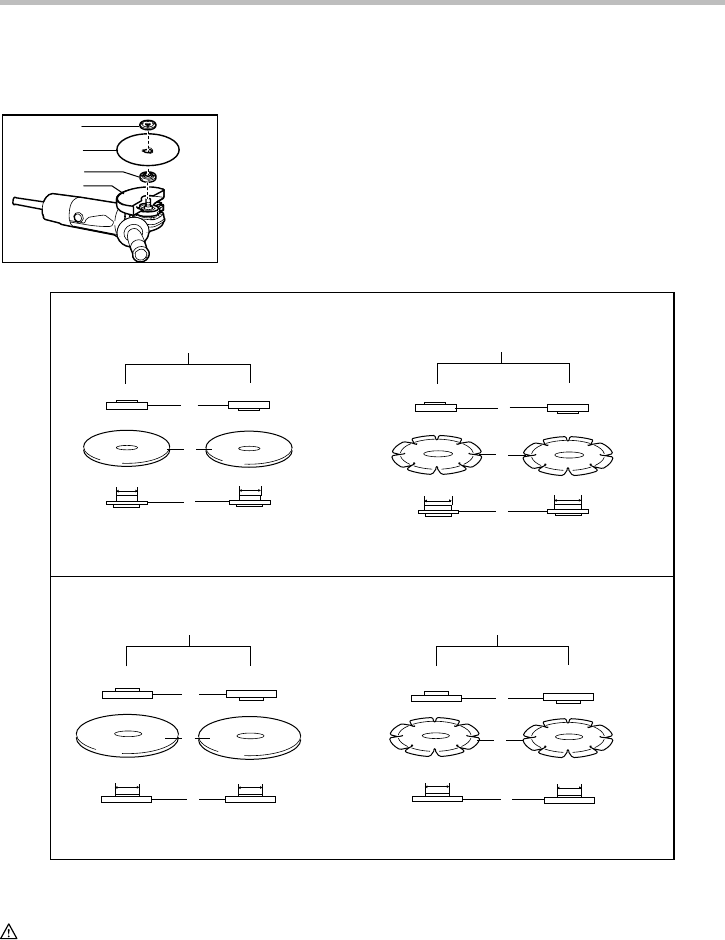

La orientación en la instalación para la tuerca de fijación
y la brida interior varía en función del grosor del disco.
Consulte la tabla a continuación.
Disco abrasivo de corte
Disco de diamante
Grosor: menos de 4 mm (5/32") Grosor: 4 mm (5/32") o más
16 mm (5/8")
20 mm (13/16")
22,23 mm (7/8")
Disco abrasivo de corte
Disco de diamante
Grosor: menos de 4 mm (5/32") Grosor: 4 mm (5/32") o más
Grosor: menos de 4 mm (5/32") Grosor: 4 mm (5/32") o más
Grosor: menos de 4 mm (5/32") Grosor: 4 mm (5/32") o más
22,23 mm (7/8")
22,23 mm (7/8") 22,23 mm (7/8")
16 mm (5/8")
20 mm (13/16")
1
2
3
1
4
3
4.3.2.1.
100 mm (4")
115 mm (4 - 1/2") / 125 mm (5")
1
2
3
1
4
3
Contratuerca Disco abrasivo de corte Brida interior Disco de diamante
4.3.2.1.Contratuerca Disco abrasivo de corte Brida interior Disco de diamante
010848
ADVERTENCIA:
• Al usar un disco de corte abrasivo / disco de
diamante, asegúrese de usar sólo el protector de
disco diseñado especialmente para usarse con
discos cortadores.
• No utilice NUNCA un disco de corte para esmerilar
lateralmente.
• No "atasque" el disco ni ejerza presión excesiva.
No intente cortar con una profundidad de corte
excesiva. Si fatiga en exceso el disco aumentará
la carga y la susceptibilidad de retorcerse o
doblarse el disco en el corte y existirá la
posibilidad de producirse un retroceso brusco,
rotura del disco y recalentamiento del motor.
1. Contratuerca
2. Disco de corte
abrasivo/Disco
de diamante
3. Brida interior
4.
Protector de disco
para disco de corte
abrasivo/disco de
diamante
