7 MIDI FOOT CONTROLLER FCB1010 Manual de uso
2.2.1 Página de DIRECT SELECT
Mantenga pulsada la tecla DOWN/ESCAPE mientras enciende la unidad.
Aparecerá el menú de GLOBAL CONFIGURATION: el LED verde de DIRECT SELECT
se encenderá. Para activar DIRECT SELECT, pulse la tecla 10/0. El LED rojo se
encenderá. En este momento debe conrmar la activación de DIRECT SELECT para
poder seleccionar los presets directamente. Para hacer esto, mantenga pulsada
la tecla DOWN/ESCAPE al menos durante 2,5 segundos para salir de GLOBAL
CONFIGURATION. El display mostrará “00”. Ya puede seleccionar directamente los
presets, según lo descrito en el capítulo 2.1.2.
2.2.2 Conguración del canal MIDI
Para pasar de DIRECT SELECT a FUNCIÓN MIDI pulse UP. El LED de la FUNCIÓN
MIDIparpadeará.
Este es el punto donde usted determina los canales MIDI que pueden ser enviados
desde el FCB1010 para desempeñar varias funciones MIDI. Puede asignar
diferentes canales MIDI a funciones MIDI. Por ejemplo. Puede controlar varios
equipos desde su FCB1010. La selección de funciones MIDI se hace a través de
los pulsadores de pie 1 a 10/0. El canal MIDI 1 es el canal por defecto original de
fábrica para todas las funciones.
Tecla Función Midi
1 PRG CHG 1
2 PRG CHG 2
3 PRG CHG 3
4 PRG CHG 4
5 PRG CHG 5
6 CNT 1
7 CNT 2
8 EXP A
9 EXP B
10/0 NOTE
Tabla 2.1: Asignación de funciones MIDI a los pulsadores de pedal
• Después de seleccionar una función MIDI pulsando uno de los pulsadores de
pie, el correspondiente pulsador empieza a parpadear.
• Pulse UP/ENTER para conrmar la función MIDI seleccionada. El led MIDI
CHAN. y el número en el display se iluminan.
• Congure directamente el canal MIDI para la función seleccionada mediante
los pulsadores de pedal 1 hasta 10/0 ó mediante el PEDAL EXPRESIÓN A.
Eldisplay muestra su selección.
• Pulse UP/ENTER para conrmar el valor ingresado y para avanzar al paso
siguiente. Para rechazarlo pulse DOWN/ESCAPE.
2.2.3 Página de CONFIGURACIÓN.
El LED de CONFIGURACIÓN se enciende si usted se encuentra en la página de
CONFIGURACIÓN. Las siguientes funciones, a las que se accede a través de los
pulsadores de pie (como en la tabla 2.2.) se encuentran a su disposición:
Tecla Función Signicado
1 SWITCH 1
Determina si la tecla UP conmuta el relé de SWITCH 1 mientras
DIRECT SELECT está operativo.
2 SWITCH 2
Determina si la tecla DOWN conmuta el relé de SWITCH 2
mientras DIRECT SELECT está operativo.
5 COPIA DE PRESET Activa la copia de PRESETS (vea el capítulo 2.4.1)
6 SYSEX SEND Envía todo el contenido de la memoria en forma de SysEx-Dump.
7 SYSEX RCV
Tras pulsar esta tecla, el FCB1010 espera hasta recibir datos
exclusivos del sistema. El LED de la tecla se apaga cuando la
recepción ha sido correcta.
8 MERGE
Permite la mezcla de datos que están en el MIDI IN con los datos
generados por el FCB1010. La emisión de la corriente de datos
mezclados tiene lugar en la salida MIDI OUT.
9 RUNNING STATUS
Activa o desactiva el Running Status (estado funcional).
Sirvepara aprovechar más efectivamente la velocidad de
transmisión MIDI. El byte de estado MIDI de los pedales
EXPRESSION solamente se envía si es distinto del anterior byte
de estado.
Tabla 2.2: Asignación de las teclas en el setup CONFIGURACIÓN
◊ Algunos equipos externos, por ejemplo amplificadores de guitarra o
bajo, pueden ser controladores usando las salidas de SWITCH 1 y 2 del
FCB1010. Si es FCB1010 provoca esta función, usted debería en primer
lugar comprobar si este equipo que está intentando controlar reacciona
al estado de conexión (contacto abierto o cerrado) o a la suministro
de corriente (el contacto se cierra en la medida en que se presiona el
pulsador). Los amplificadores BEHRINGER de guitarra y bajo reaccionan
a la alimentación de corriente. Por tanto, si desea controlar de forma
remota el cambio de canal en un amplificador de guitarra BEHRINGER,
no a través de MIDI sino a través de salida de interruptor (si usted o
dispone de cable MIDI) debe desconectar los LEDS de los SWITCHS 1 y 2
en el menú de GLOBAL CONFIGURATION en CONFIGURATION. Estos LEDS
se encuentran en la configuración por defecto e indican que se
mantiene el estado de la conexión programada.
Básicamente, las funciones en el modo de conguración se activan cuando el led
del pedal correspondiente se ilumina.
2.3 Guía rápida de programación de PRESETs
VALUE 1
SELECT
NUMBER VALUE 2
UP
UP
UP
UP
UP
DOWN
SWITCH

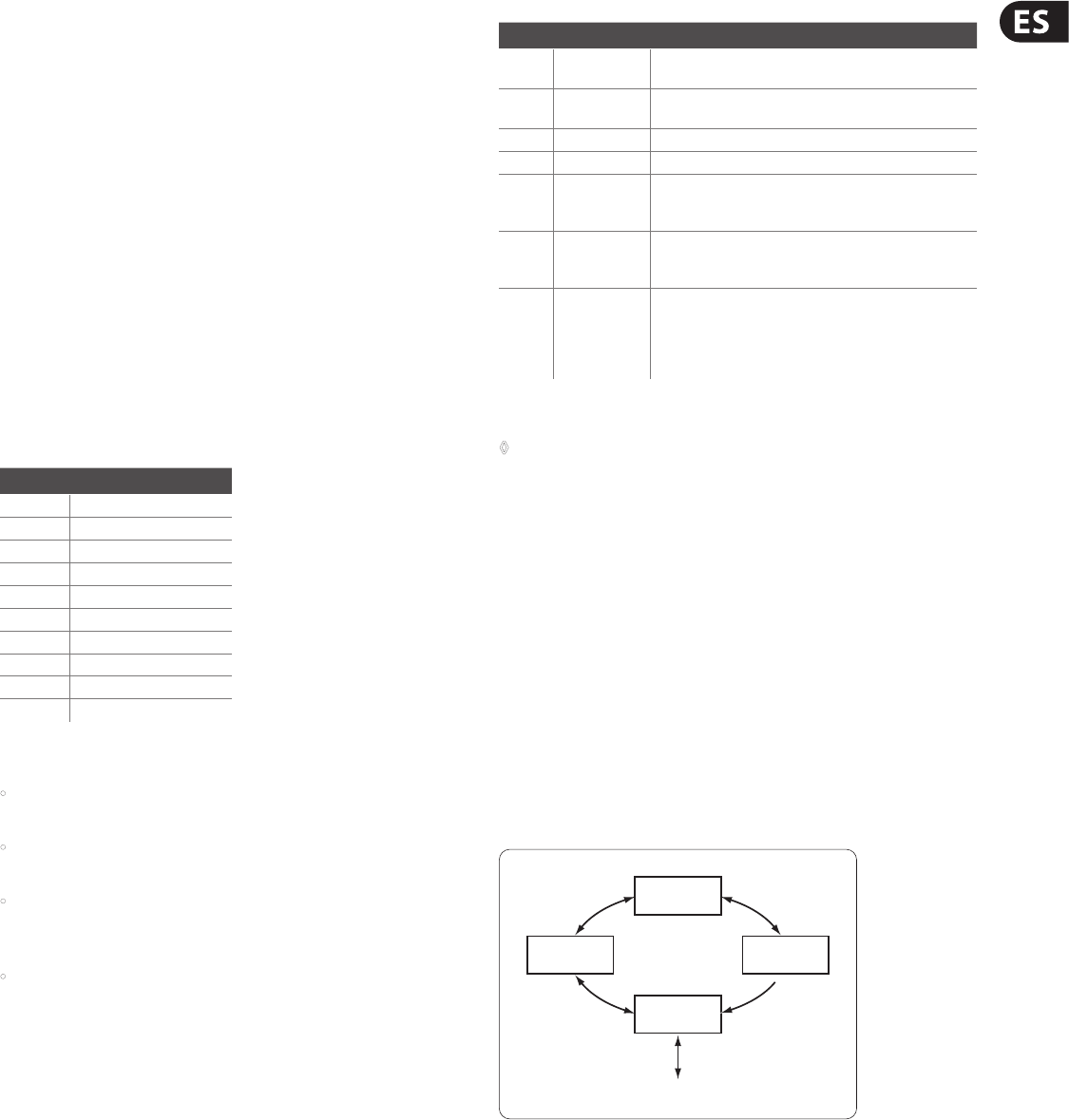

Fig. 2.4: Programación de PRESETs
Usted puede denir qué funciones MIDI quiere que se envíen al abrir cada uno de
los 100 PRESETS que hay en total.
