INTRODUCCIÓN:
Felicitaciones por su compra del mezclador PMX-02 de Gemini. Este
mezclador de la más avanzada tecnología está dotado de características
ultramodernas y está respaldado por una garantía de tres años, salvo el
crossfader y los faders. Antes de usarlo, le recomendamos leer cuida-
dosamente todas las instrucciones.
CARACTERÍSTICAS:
- Mezclador Estéreo 10" de 2 canales
- Entradas RCA 4 Línea, 2 convertibles Phono/Línea
- EQ rotativo de 3 Bandas con sistema Cut
- Carátula fácilmente removible para cambiar el Crossfader por parte del
usuario
- Diseño ergonómico para encajar con los giradiscos
- Carátula curvada suavemente
- Control de Ganancia rotativo
- Display con LED
- Volumen de micrófono rotativo en carátula
- Sección Cue y fader en carátula principal con Cue Mix
- Salida auriculares y entrada micrófono jack ¼" en panel frontal
- Doble toma de tierra para fácil conexión
- Salida RCA para master y grabación
PRECAUCIONES:
1. Deberán leerse todas las instrucciones de operación antes de usar el
equipo.
2. Para reducir el riesgo de shock eléctrico, no abra esta unidad. Por favor,
refiera el servicio a un técnico de servicio calificado.
3. No exponga la unidad a la luz solar directa ni a una fuente de calor, por
ejemplo, un radiador o estufa.
4. Esta unidad sólo deberá limpiarse con un paño húmedo. Evite el uso de
disolventes u otros detergentes de limpieza.
5. Para mover este equipo, colóquelo en la caja y embalaje original, a fin
de reducir el riesgo de daños durante el transporte.
6. NO DEJE ESTA UNIDAD EXPUESTAA LLUVIA O HUMEDAD.
7. NO USE LIMPIADORES DE SPRAY O LUBRICANTES EN
CUALQUIER CONTROLES O INTERRUPTORES.
CONEXIONES:
1. Antes de enchufar el ADAPTADOR de la CA 15V en la alimentación
POWER JACK (2) en panel trasero, cerciórese de que el interruptor de la
ALIMENTACION - POWER (1) está en la posición de reposo.
2. El aparato PMX-02 incorpora cables de salida. Los cables de salida a
amplificador RCA de MASTER OUTPUT (3) se emplean para conectar al
amplificador principal. RCA de RECORD OUTPUT (32) puede ser utiliza-
da para conectar con cables RCA el mezclador a una entrada de un dsi-
positivo de grabación, así como permitir grabar tu propia sesión.
3. La entrada DJ MIC (8) (que se encuentra en el panel delantero) acep-
ta conector de jack ¼" y micrófonos balanceados y no balanceados.
4. Los auriculares se enchufan en el jack de HEADPHONE (9) (auricu-
lares) montado en el panel delantero.
5. En el panel trasero hay 2 entradas estereofónicas PHONO/LINE (6, 31)
y 2 entradas estereofónica de LINE (7,30). Los conmutadores
PHONO/LINE SWITCHES (4, 28) le permiten conmutar las entradas (6,
31) a Phono o Line (giradiscos o línea). Las entradas phono solamente
aceptarán giradiscos con cápsula magnética. Un GROUND SCREWS
(5,29) para conectar el giradiscos a tierra se encuentra en el panel trasero.
Las entradas de línea estereofónicas aceptarán cualquier entrada de nivel
de línea tal como reproductores de discos compactos o cintas, etc.
FUNCIONAMIENTO:
1. ENCENDIDO: Una vez que haya efectuado todas las conexiones de los
equipos a su mezclador, oprima el INTERRUPTOR DE ALIMENTACIÓN-
POWER (1).
2. CANAL 1: Los mandos de GAIN (19) (ganancia), HIGH(16) (alto),
MID (17) (medios) y BASS (18) (bajo) le permiten arreglar plenamente la
entrada PHONO 1/LINE 1 (31) o LINE 2 (30). El CHANNEL SLIDE (20)
(fader de canal) controla el volumen de salida de este canal.
3. CANAL 2: Los mandos de GAIN (23) (ganancia), HIGH (24) (alto),
MID (25) (medios) y BASS (26) (bajo) le permiten arreglar plenamente la
fuente seleccionada. El SWITCH # (22) le permite seleccionar la entrada
PHONO 2/LINE 3 (6), o LINE 4 (7). El CHANNEL SLIDE (27) (fader de
canal) controla el volumen de salida de este canal.
NOTA: ALTENER ECUALIZACIÓN POR CANAL DE GRAVES, MEDIOS YAGUDOS CON
GRAN ESPECTRO, LE PERMITE OBTENER UNA MEJOR MEZCLA.
4. SECCIÓN DE CROSSFADER: El CROSSFADER (21) permite la mez-
cla de una fuente con otra. El lado izquierdo del CROSSFADER (21) cor-
responde al canal 1 y el lado derecho al canal 2. El CROSSFADER (21)
de su aparato es removible y, en caso de necesidad, su reemplazo es
fácil. Se ofrecen unidades de crossfader de transferencia de tres tamaños.
La RG-45 PRO (RAIL GLIDE
TM
) Dual-Rail Crossfader. Estos crossfader
contienen dos rieles internos de acero inoxidable que permiten al
deslizador moverse sin problema y con precisión de una extremidad a
otra. También disponible está nuestro CF-45 PRO (PROGLIDE™) Dual-
Rail Crossfader. Características únicas de este crossfader, tecnología
plástica conductora avanzada, para el uso ilimitado. Otro crossfader que
tenemos disponible es el crossfader PSF-45 (PRO SCRATCH™) con
curva especial diseñada para mezclar Scratch. Simplemente compre
cualquiera de estas unidades de crossfader en su distribuidor Gemini y
siga las instrucciones siguientes:
5. SECCIÓN CUE: Al conectar auriculares al jack de HEADPHONE (9),
se puede monitorear el CANAL 1 (20), el CANAL 2(27) o ambos a la vez.
Mueva el CUE FADER (13) a la izquierda para monitorear el CANAL 1.
Mueva el CUE FADER (13) a la derecha para monitorear el CANAL 2.
Utilice el mando del CUE VOLUME (14) para ajustar el volumen del audí-
fono sin afectar la mezcla global.
6. SECCION DE MIC: Conectar un micrófono con los 1/4" MIC GATO (8)
permite la amplificación de la voz a través del mezclador ala estereofonia
a través del amo Salidas. Esto es controlada por el control rotatorio del
VOLUMEN MIC (12).
7. VU METRO: El visualizador VU METRO(10), indica los niveles de sali-
da derecha e izquierda del control RCA de MASTER OUTPUT (3).
ESPECIFICACIONES TÉCNICAS:
ENTRADAS:
Micro.....................................................................1.5mV 1 kOhm Balanceada
Phono.......................................................................................3 mV 47 kOhm
Línea.....................................................................................150 mV 10 kOhm
SALIDA:
Amp......................................................................................0 dB 1V 400 Ohm
Max......................................................................................20V Peak to Peak
GENERAL:
Graves (Canales 1-2).................................................................+12 dB/-32 dB
Medios (Canales 1-2)...................................................................+8 dB/-32 dB
Agudos (Canales 1-2)................................................................+12 dB/-32 dB
Ganancia (Canales 1 - 2)................................................................0 to -20 dB
Respuesta en Frecuencia...........................................20 Hz - 20 kHz +/- 2 dB
Distorsión................................................................................Menor de 0.02%
Relación S/N............................................................................Mayor de 80 dB
Impedancia Auriculares........................................................................32 Ohm
Alimentación....................................................Adaptador 115V/15V AC 7.5 W
.......................................................................................o 230V/15V AC 7.5 W
Dimensiones.......................................................................254 x 84 x 260 mm
Peso......................................................................................................2.66 kg
Las especificaciones y el diseño pueden cambiar sin preaviso por razones de mejoras.

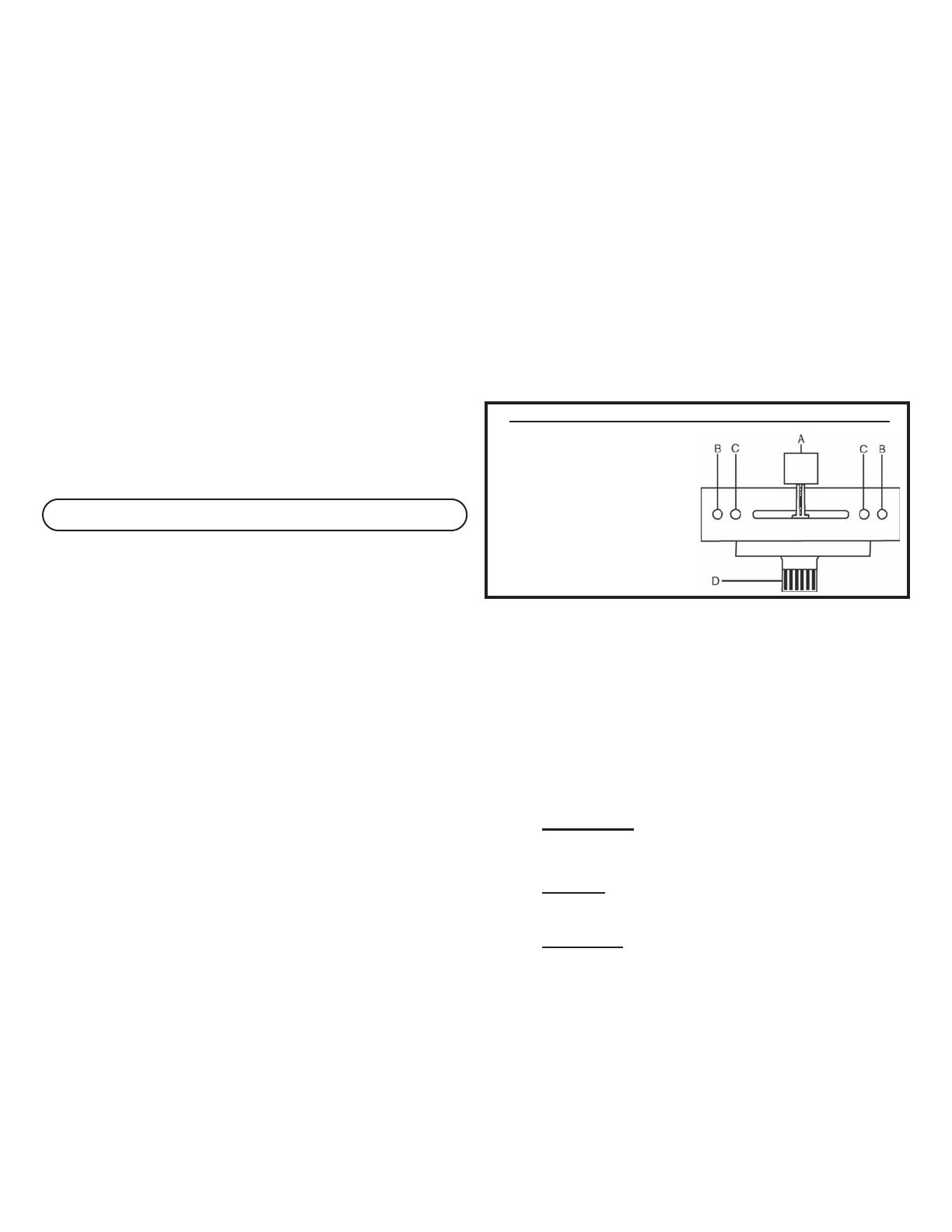

1. Destornille los TORNILLOS
EXTERIORES de la PLACA DEL
ATENUADOR (B y C).
2. Levante cuidadosamente el aten-
uador y desenchufe el CABLE (D).
3. Conecte el nuevo atenuador al
cable y póngalo de nuevo dentro
del mezclador.
4. Atornille el atenuador en el mez-
clador.
En los EE.UU., si Ud tiene problemas con el aparato, por favor llame al Servicio
Post-Venta al 1-732-738-9003. No devuelva el aparato a la tienda donde lo compró.
(6)
FÁCILMENTE REMOVIBLE PARACAMBIAR ELCROSSFADER
