PM5D/PM5D-RH V2/DSP5D – Manuale di istruzioni Sezione riferimenti 233
Informazioni visua-
lizzate sul display
Menu Function
(Funzioni)
Funzioni
generali
Funzioni
di output
Funzioni
di input
Appendici
D Indicatori
Gli indicatori del livello di picco riportano il livello di
output di ciascun canale. Il valore del livello master
corrente viene riportato nella casella sottostante.
Se si raggiunge la saturazione in un qualsiasi punto
POST EQ, POST COMP, POST ON, POST FADER o
INSERT IN, il segmento ∑ si illuminerà.
E Icona di coppia
Indica lo stato di accoppiamento di due canali adiacenti
con numerazione pari/dispari.

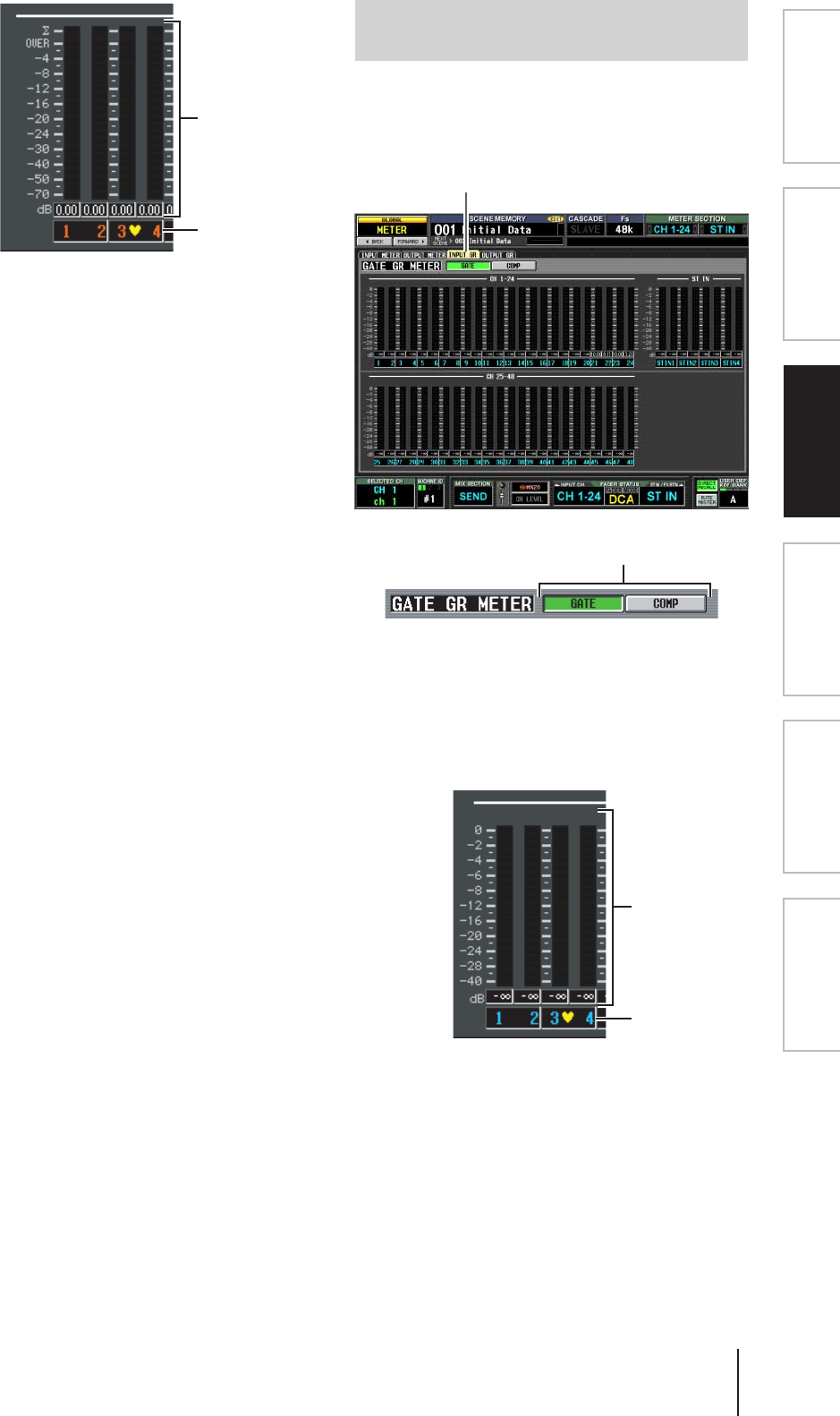

In questa schermata vengono riportati gli indicatori che
mostrano la quantità della riduzione del guadagno
prodotto dal gate/compressore di ciascun canale di
ingresso (canali INPUT 1–48 e canali ST IN 1–4).
A GATE/COMP (Gate/Compressore)
Questi pulsanti consentono di selezionare il gate o il
compressore come processore per il quale la quantità di
riduzione guadagno viene riportata dagli indicatori. Il
display sulla sinistra cambierà in base alla selezione
effettuata.
B Indicatori
Gli indicatori del livello di picco riportano la quantità
di riduzione del guadagno per ciascun canale. Il valore
del fader corrente viene riportato nella casella
sottostante.
C Icona di coppia
Indica lo stato di accoppiamento di due canali adiacenti
con numerazione pari/dispari.
4
5
Schermata INPUT GR
(Riduzione guadagno input)
INPUT GR
1
2
3
