D ASSIGN
Per ciascun canale di uscita indica il numero di porte di
uscita correntemente assegnate come insert-out.

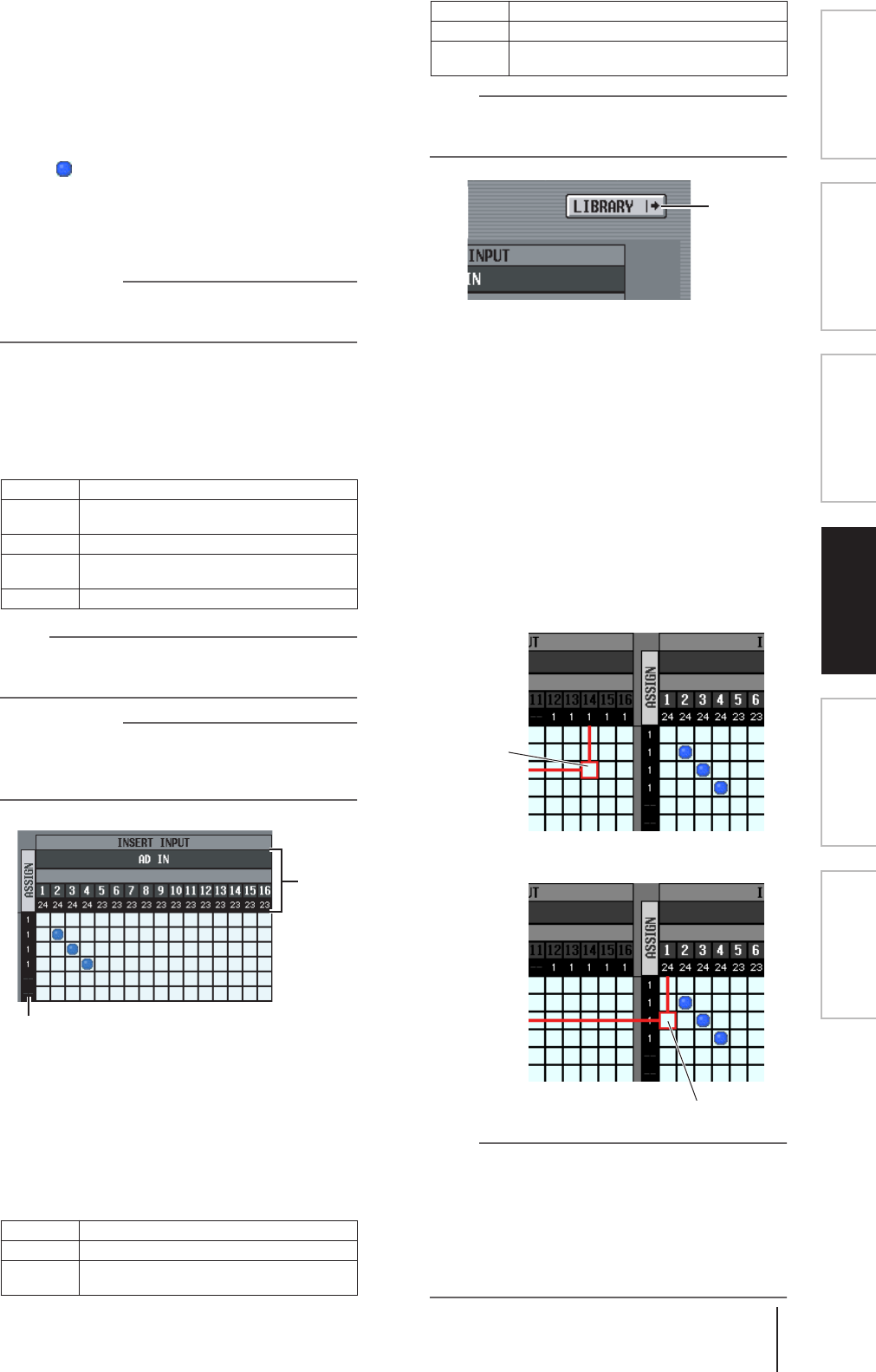

E Griglia
Per ciascun canale di uscita (colonna verticale), questa
griglia consente di assegnare una o più porte di uscita
(riga orizzontale) da utilizzare come insert-out. Le
griglie correntemente assegnate sono indicate dal
simbolo .
Facendo clic su un punto della griglia è possibile
impostare o annullare un'assegnazione. Le righe rosse a
sinistra e in alto indicano il punto della riga sul quale si
sposta il cursore.
Suggerimento
Le operazioni sulla griglia sono le stesse per tutte le
schermate di assegnazione. Per ulteriori informazioni, fare
riferimento al suggerimento a p. 243.
F Porta di uscita
Dall'alto in quest'area sono indicati: tipo della porta di
uscita, ID, numero del canale di uscita e numero di
canali di uscita assegnati. Di seguito sono elencati i tipi
di porte di uscita che è possibile assegnare come insert-
out.
Nota
Sull'unità DSP5D, è possibile effettuare la scelta tra OMNI
OUT 1-24, SLOT OUT 1-4 (SLOT OUT 3-4 è il connettore
CASCADE OUT), FX IN 1-8 e GEQ IN 1-20.
Suggerimento
Se si seleziona FX IN come insert-out, l'uscita dello stesso
effetto interno verrà automaticamente selezionata come
insert-in. Se si seleziona GEQ IN, l'uscita dello stesso modulo
GEQ verrà automaticamente selezionata come insert-in.
G ASSIGN
Per ciascun canale di ingresso indica il numero di porte
di ingresso correntemente assegnate come insert-in.
H Porta di ingresso
Dall'alto in quest'area sono indicati: tipo della porta di
ingresso, ID, numero del canale di ingresso e numero
di canali di ingresso assegnati. Di seguito sono elencati i
tipi di porte di ingresso selezionabili.
Nota
Sull'unità DSP5D, è possibile effettuare la scelta tra OMNI
OUT 1-24, SLOT OUT 1-4 (SLOT OUT 3-4 è il connettore
CASCADE OUT), FX IN 1-8 e GEQ IN 1-20.
I Pulsante LIBRARY
Questo pulsante consente di accedere alla schermata
OUTPUT PATCH LIBRARY (LIBRERIA
ASSEGNAZIONE OUTPUT) (➥ p. 247), nella quale è
possibile memorizzare/richiamare le impostazioni della
libreria di assegnazione per i canali di uscita.
❏ Utilizzo del tasto [SHIFT] + CURSOR
[√]/[®] per spostare il cursore
Quando si utilizza il pannello è possibile spostare
rapidamente il cursore dal lato destro al lato sinistro
della schermata (o viceversa) tenendo premuto il tasto
[SHIFT] e premendo i tasti CURSOR [√]/[®].
Per spostare rapidamente il cursore all'interno o
all'esterno della griglia, tenere premuto il tasto [SHIFT]
e premere i tasti CURSOR [√]/[®]/[π]/[†].
Nota
Per attivare un insert-in assegnato a un canale di uscita della
schermata è necessario attivare il pulsante ON/OFF del
canale di uscita corrispondente nella schermata INSERT
POINT (PUNTO DI INSERIMENTO) (funzione OUTPUT
PATCH) (
➥
p. 246). Tuttavia, l'insert-out sarà sempre attivo
indipendentemente dallo stato del pulsante ON/OFF.
L'inserimento di un equalizzatore grafico rappresenta
un'eccezione in quanto il relativo insert-in sarà
automaticamente attivo.
MIX OUT Jack MIX OUT 1–24
SLOT OUT
Canali di uscita di una scheda di I/O installata
negli slot 1–4
FX IN Ingressi L/R degli effetti interni 1–8
GEQ IN
Ingressi dei moduli GEQ (EQ grafico) interni
1–20
2TR OUT Canali L/R dei jack 2TR OUT DIGITAL 1–3
AD IN Jack INPUT 1–48
AD ST IN Jack ST IN 1–4 L/R
SLOT IN
Canali di ingresso di una scheda di I/O
installata negli slot 1–4
8
7
FX OUT Uscite L/R degli effetti interni 1–8
GEQ OUT Uscite dei moduli GEQ 1–20
2TR IN
Canali L/R dei jack 2TR IN DIGITAL 1–3 e 2TR
IN ANALOG 1/2
9
➠
Tasto [SHIFT]
+
Tasto CURSOR [®]
Cursore
Il cursore si sposterà
