Utilisez le commutateur LN SWITCH (53) afin de choisir
LINE 7 (8) ou LINE 8 (7). Réglez le niveau audio à l'aide
du FADER (59). Vous pouvez ajuster le gain de la voie à
l'aide du potentiomètre rotatif GAIN (54) et modifier la
tonalité à l'aide des correcteurs paramétriques AIGU (56),
MEDIUM (57), BASS (58).
7. PREECOUTE: En reliant un casque à la prise HEAD-
PHONE (60), vous pouvez pré-écouter l'ensemble des
voies. Appuyez sur les touches CUE (27, 34, 41, 48, 55)
afin de sélectionner l'une des 5 voies. Lorsque cette fonc-
tion est enclenchée, la touche CUE s'illumine. Utilisez le
potentiomètre rotatif CUE (61) afin de régler le volume du
casque. Vous pouvez mixer la source en préécoute avec
le signal général en manipulant le fader CUE/PGM (62).
En poussant à gauche vous aurez uniquement le signal
préécoute de la voie sélectionnée. En poussant à droite
vous aurez uniquement le signal général. Au milieu, vous
aurez le mélange des deux signaux..
8. REGLAGE DU NIVEAU DE SORTIE: Lorsque vous
avez réglé l'ensemble de vos sources, vous devez ajuster
le niveau de sortie général (Master) à l'aide du poten-
tiomètre MASTER VOLUME (64). Vous pouvez régler le
volume de la sortie zone à l'aide du potentiomètre ZONE
VOLUME (66). Le contrôle de la balance s'effectue par le
potentiomètre rotatif BALANCE (63).
9. ASSIGNATION: Le crossfader est assignable à l'aide
des touches 67 & 68. Chaque touche possède 5 posi-
tions. La touche de GAUCHE (67) vous permet d'assign-
er l'un des 5 canaux au côté gauche du CROSSFADER
(69). La touche de DROITE (68) vous permet d'assigner
l'un des 5 canaux au côté droit du crossfader (69).
10. CROSSFADER: Le CROSSFADER (69) permet de
mélanger deux sources. La console MM-03 est équipée
d'un CROSSFADER (69) assignable. Les commutateurs
rotatifs 67 & 68 permettent de sélectionner l'assignation
de telle ou telle voie au CROSSFADER (69). Ce dernier
est interchangeable et facilement remplaçable. Votre con-
sole de mixage Gemini est équipée d'un RG-45 (RAIL-
GLIDE™) Dual-Rail. Ce crossfader Rail Glide™ est
équipé de deux glissières en acier inoxydable autorisant
ainsi un meilleur toucher . Vous pouvez aussi équiper, en
option, votre console de mixage d'un RG-45 PRO. Ce
crossfader est spécifique au scratch. Ces pièces
détachées sont disponibles auprès des revendeurs
Gemini:
11. MICROS: Le MICRO 1 se branche au connecteur
COMBO XLR/Jack 6.35mm (20) situé en face avant. Le
MICRO 1 bénéficie d'une double correction de tonalité
AIGU (22) & BASS (23). Le volume du MICRO 1 est con-
trôlé par le potentiomètre rotatif VOLUME (21) situé en
face avant. Les MICRO 2 & MICRO 3 se connectent en
face arrière aux embases Jack 6.35mm (10 & 19). Le
réglage de volume de ces micros s'effectue respective-
ment par les FADERS 31 (CANAL 1) & 52 (CANAL 4).
Vous disposez par chacun de ces micros d'un réglage de
GAIN (26 & 47) et d'un correcteur paramétrique 3 bandes
(AIGU 28, 49 - MEDIUM 29,50 - BASS 30, 51).
12. TALKOVER (ATTENUATEUR): Cette fonction permet
d'abaisser le niveau musical afin de donner la priorité aux
micros. Le commutateur MIC/TALKOVER SWITCH (24)
agît sur MIC 1 (20). Il comporte trois réglages:
- Lorsque le commutateur MIC/TALKOVER SWITCH
(24) occupe la position du BAS, le MIC 1 (20) et la fonc-
tion talkover sont au repos.
- Lorsque le commutateur MIC/TALKOVER SWITCH
(24) occupe la position CENTRALE, le MIC 1 (20) fonc-
tionne. La led TALKOVER (24) s'allume quand le
TALKOVER (24) fonctionne.
- Lorsque le commutateur MIC/TALKOVER SWITCH
(24) occupe la position du HAUT, le MIC 1 (20) et le
TALKOVER (24) fonctionnent: le volume de toutes les
autres sources est atténué de -16 dB (Sauf MIC 1).
13. VU METRE: Le VU METRE (65) indique les niveaux
gauche & droit (stéréo) de sortie général MASTER RCA
(3).
CARACTÉRISTIQUES TECHNIQUES
ENTREES:
Phono..........................................................3 mV, 47 kOhms
Ligne.......................................................150 mV, 27 kOhms
MICRO 1, 2, & 3......................1.5 mV, 1 kOhms Symétrique
Bass...........................................................................± 12dB
Aigu............................................................................± 12dB
SORTIES:
Amplificateur/Zone..................................0 dB 1V, 400Ohms
Max............................................................20 V Crête/Crête
Enregistrement:.........................................225 mV, 5 kOhms
CARACTERISTIQUES GENERALES:
Bande passante................................20Hz - 20KHz +/- 2 dB
Distortion..................................................................< 0.02%
Rapport Signal/Bruit..................................................> 80 dB
Atténuation talkover....................................................-16 dB
Impédance sortie casque........................................16 Ohms
Alimentation.......................................................115 V/60 Hz
..................................................................230 V/50 Hz 20W
Dimensions.........................................L 19" x H 4” x W 7.42"
..................................................(482.6 x 101.6 x 188.6 mm)
Poids net...................................................................4.01 Kg
LES SPÉCIFICATIONS ET LA CONCEPTION PEUVENT CHANGER
SANS PRÉAVIS POUR DES RAISONS D'AMÉLIORATION.

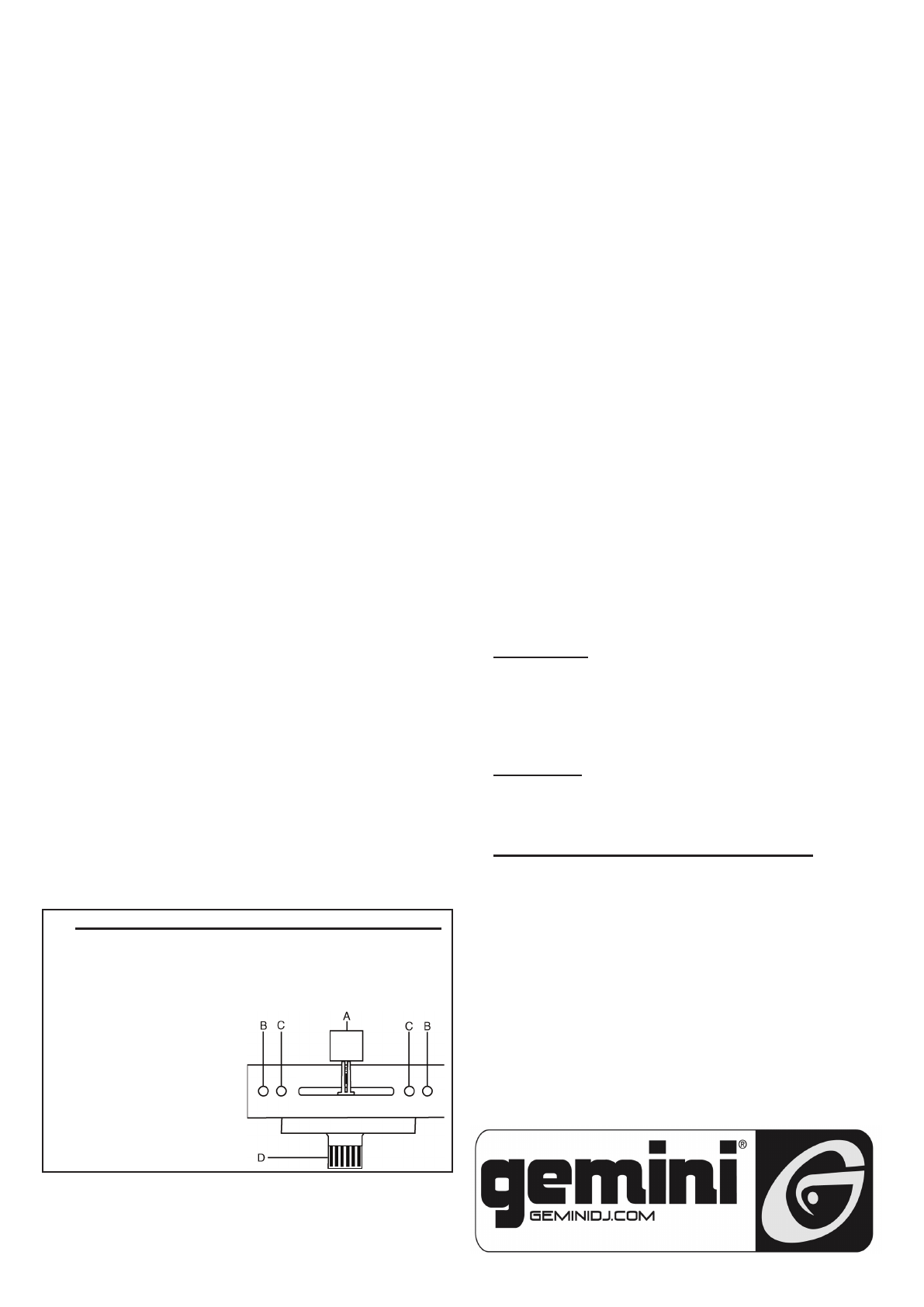

CROSSFADER RAIL GLIDE INTERCHANGEABLE
1. Dévissez les vis situées aux extrémités du CROSS-
FADER (B). Ne touchez pas aux vis (C).
2. Soulevez soigneusement le crossfader et débranchez
le CABLE (D).
3. Branchez le nouveau
crossfader au CABLE (D)
et replacez-le dans la
console de mixage.
4. Remettez en place les
vis (B).
(11)
