PROFESSIONELLER 10" 3-KANAL-STEREO-MIXER
EINFÜHRUNG:
Vielen Dank, dass Sie sich für einen P
ROFESSIONELLEN GEMINI-PS-02 USB
(U
NIVERSAL SERIAL BUS) 10" 3-KANAL-STEREO-MIXER entschieden haben.
Dieser State-of-the-art-Mixer ist nach dem neuesten Stand der Technik
hergestellt und mit einer Garantie von 3 Jahren versehen. Der Crossfader
hat eine Garantie von 90 Tagen. Bitte lesen Sie alle Anweisungen vor der
Inbetriebnahme sorgfältig durch.
AUSSTATTUNG:
- 10" 3-Kanal-Stereo-Mixer
- 8 Line-Eingänge mit 6 Cinch-Buchsen, 3 umschaltbare Phono/Line-
Cinch-Buchsen und 2 USB-Anschlüsse für PC
- 2 USB-Anschlüsse
- USB-Anschlüsse ermöglichen das direkte Aufnehmen der am Mixer
anliegenden Signale mit einem PC oder Mac ohne zusätzliche Hardware.
- Audiosignale jeden Formats können vom Computer mit CDs und
Schallplatten via USB gemischt werden
- gleichzeitige Aufnahme und Wiedergabe über USB möglich
- Master-, Record- und Zone-Ausgänge mit Cinch-Buchsen
- Zusätzliche symmetrische 6.3-mm-Klinken-Ausgänge
- 3 Erdungsschrauben für einfachen Anschluss
V
ORDERSEITE:
- Abnehmbare Deckplatte ermöglicht den einfachen Austausch des Rail
Glide-Crossfaders durch den Benutzer.
- 3-Band-Kill-Switches mit Flash-Effekt
- 3-Band-EQ mit Drehreglern mit Cut-Möglichkeit & Gain-Drehregler pro
Kanal
- Beleuchtete Push-Taster in der Cue-Sektion
- Drehregler für Zone und Balance
- Zweifache VU-Meter mit hellen LEDs und umschaltbaren Anzeigemodi
- Mastervolume-Fader
O
BERSEITE:
- 6.3-mm-Klinkenbuchsen für Kopfhöreraus- und Mikrofoneingang
- Cue-Sektion mit Cue-Lautstärkedrehregler und Cue-/PGM-Regler mit
Split/Cue/Mix-Schalter
- Mikrofon-Sektion mit Drehregler für Mikrofonlautstärke, Höhen- und
Bassregler für Mikrofon-EQ
- Fader-Sektion mit Hamster-/Reverse-Schalter, Slope- und Assign-
Schaltern
VORSICHTSMASSNAHMEN:
1. Vor der Anwendung des Mixers, bitte alle Anweisungen durchlesen.
2. Um einen elektrischen Schlag zu vermeiden, das Gerät nicht öffnen.
Servicearbeiten dürfen nur qualifizierten Wartungstechnikern durchge-
führt werden.
3. Setzen Sie das Gerät nie direkter Sonneneinstrahlung oder Hitzequellen
(Heizstrahler o. Ä.) aus.
4. Reinigen Sie die Oberflächen nur mit einem weichen Tuch. Keine schar-
fen Reinigungsmittel verwenden.
5. Transportieren Sie den Mixer möglichst im Originalkarton, um Schäden
zu vermeiden.
6. S
ETZEN SIE DIESES GREAT NIE REGEN ODER STARKER FEUCHTIGKEIT AUS.
7. V
ERWENDEN SIE KEIN KONTAKT-, ÖL- ODER SILIKONSPRAY AN DEN SCHALTERN,
REGLERN UND FADERN.

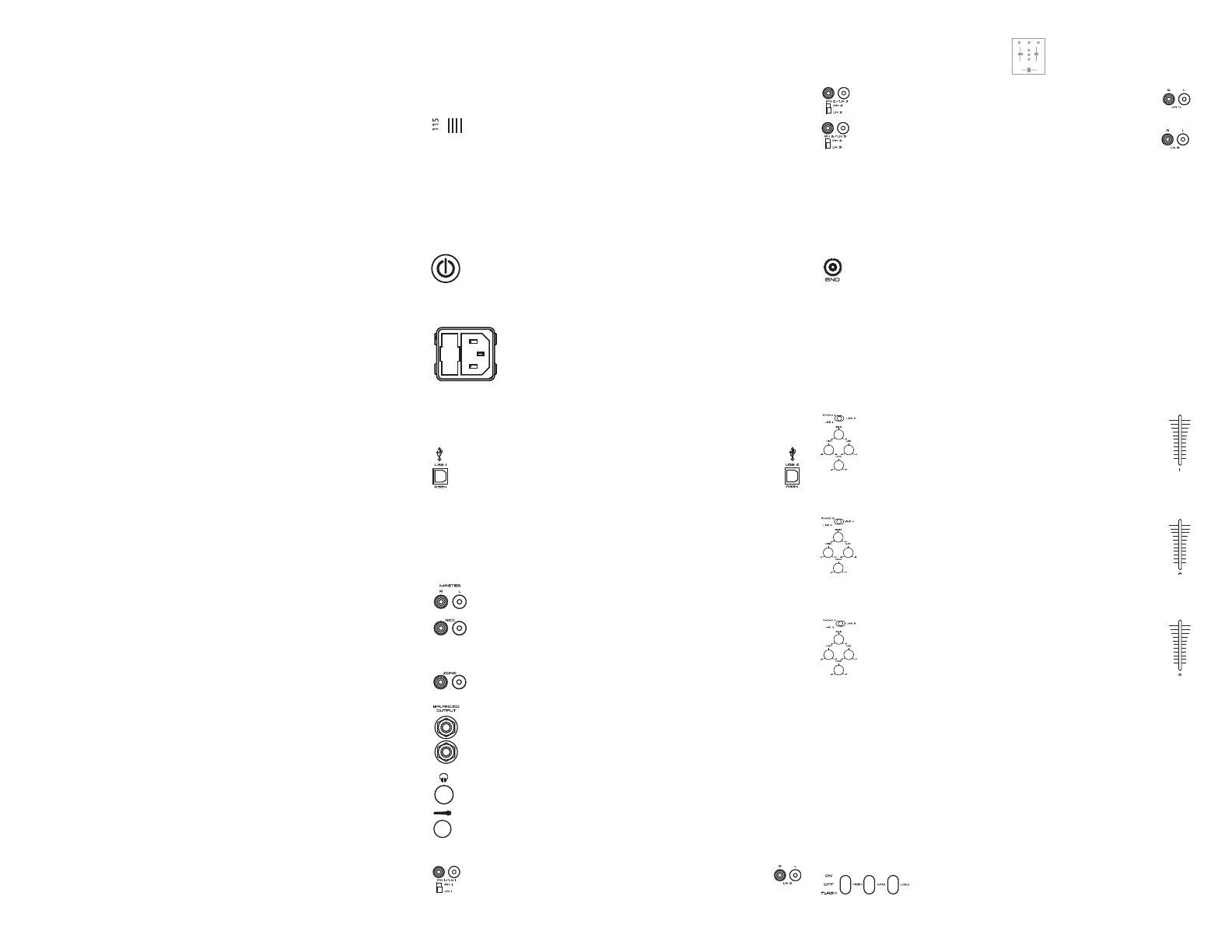

ANSCHLÜSSE:
1. Bevor Sie den Mixer an eine Steckdose anschließen, stellen Sie
sicher, dass der V
OLTAGE SELECTION SWITCH (1)
(Spannungswahlschalter) auf die richtige vorhandene Netzspannung
eingestellt ist. Um die Einstellung zu ändern, lösen Sie die Schraube der
Plastiksicherung mit einem Kreuzschlitzschraubendreher und drehen sie
die Plastiksicherung zur Seite. Schieben Sie nun mit einem schmalen
Schlitzschraubendreher den Spannungswahlschalter in die richtige
Position (115 V/230 V).
2. Vergewissern Sie sich, dass sich der Netzschalter P
OWER SWITCH (4)
in der Aus-Position befindet, bevor Sie den Mixer anschließen.
Stecken Sie das mitgelieferte Netzkabel P
OWER CORD (2) in die Netzbuchse
AC IN WITH FUSE (3), bevor Sie es in eine passende Steckdose stecken.
ANMERKUNG:
IN DIE NETZBUCHSE (3) IST EIN SICHERUNGSHAL-
TER MIT EINER 250-V-NETZSICHERUNG INTEGRIERT, DIE VOR ELEK-
TRISCHEN üBERSPANNUNGEN SCHÜTZ. ZUM AUSTAUSCHEN DER
SICHERUNG STECKEN SIE EINEN SCHLITZSCHRAUBENDREHER IN DIE
INNERE AUSBUCHTUNG DER NETZBUCHSE (3) UND DRÜCKEN SIE DEN SICHERUNG-
SHALTER HERAUS. ERSETZEN SIE DIE SICHERUNG DURCH EINE NEUE GLEICHEN TYPS.
3. Der PS-02 USB hat sechs Ausgänge, die sich auf der Rückseite befinden.
- Der PS-02 USB verfügt über zwei USB-Anschlüsse USB P
ORTS
(9, 11), um den Mischer mit jedem Mac oder PC mit einem USB-
Anschluss (1.0 oder höher) zu verbinden. Dadurch ist es DJs
möglich, ihre Session mit jeder Audio-Editing-Software aufzunehmen oder
mit Computer basierten DJing oder Audioprogrammen Musik in den
Formaten MP3, WMA, WAV oder AIFF in seinen Mix einzubeziehen. Die
USB-Anschlüsse USB P
ORTS (9, 11) nehmen vom Computer über USB
abgespielte Audiosignale auf.
- Die Cinch-Ausgänge M
ASTER OUTPUT (5) dienen zum Anschluss
an den Hauptverstärker mit Standardkabeln.
- Die Cinch-Buchsen R
EC RCA OUTPUT (6) sind für den Anschluss
an ein Aufnahmegerät vorgesehen. Dadurch ist es ebenfalls
möglich, eine Session auf ein geeignetes Aufnahmegerät aufzunehmen.
- Die Cinch-Buchsen Z
ONE RCA OUTPUT (7) können zum Anschluss
eines zweiten Verstärkers verwendet werden.
- Die 6.3-mm-Klinkenbuchsen B
ALANCED OUTPUT (8) dienen zum
Anschluss an den Hauptverstärker mit symmetrischen
Klinkenkabeln. Wir empfehlen bei Entfernungen von mehr als 3 m
die Verwendung von symmetrischen Kabeln.
4. Kopfhörer können an die 6.3-mm-Klinkenbuchse in der C
UE
SECTION (21) an der Frontseite angeschlossen werden.
5. Ein Mikrofon kann an die 6.3-mm-Klinkenbuchse in der
M
ICROPHONE SECTION (19) angeschlossen werden.
6. Der PS-02 USB hat drei umschaltbare P
HONO/LINE- (PH/LN) Cinch-
Eingänge für die Kanäle 1, 2 und 3. Diese befinden sich auf der
Rückseite. Schaut man auf die Rückseite, sind die Cinch-
Buchsen PH 1/LN 1 (18) für Kanal 1, PH 2/LN 3 (16) für Kanal 2 und PH
3/ LN 5 (14) für Kanal 3. Die Umschaltung erfolgt mit den,
unterhalb der Cinch-Buchsen befindlichen Schaltern PH/LN.
Verbinden Sie Ihr Abspielgerät mit einem Cinch-Kabel mit dem
Eingang des gewünschten Kanals. An die Phono-Eingänge PH
I
NPUTS können nur Plattenspieler mit Magnetsystem
angeschlossen werden. Die Line-Eingänge STEREO LN INPUTS (LN 2 (17) für
KANAL 1, LN 4 (15) für KANAL 2 und LN 6 (13) für KANAL 3) dienen zum
Anschluss von CD-, DAT-, MINI-DISC- oder MP3-PLAYERN mit Line-Signalen.
Achten Sie darauf, dass die Wahlschalter LN S
WITCH (32, 33, 34) für die jew-
eiligen Cinch-Eingänge in der richtigen Position stehen.
7. Wenn Sie einen oder mehrere Plattenspieler an den Mixer
anschließen, müssen Sie ein zusätzliches Erdungskabel an die
Erdungsschraube des jeweiligen Kanals (jeweils rechts neben den Phono-
/Line-Umschaltern) an der Rückseite des PS-02 USB anschließen.
ANMERKUNG:
WIRD EIN PLATTENSPIELER OHNE MASSEVERBINDUNG (ERDUNG)
BETRIEBEN, KÖNNEN ERUMMGERÄUSCHE AUFTRETEN.
BEDIENUNG:
1. Wenn alle Verbindungen auf der Rückseite hergestellt sind, schalten Sie
den Mixer mit dem Schalter P
OWER SWITCH (4) ein.
2. K
ANAL 1 (CH 1): Um diesen Kanal hören zu können, wählen
Sie den gewünschten Eingang mit dem Schalter LN S
WITCH
(32) zwischen PH 1/LN 1 (18) oder LN 2 (17) aus. Nun kön-
nen Sie mit dem Regler GAIN und dem CH 1 FADER (23) den
Lautstärkepegel und mit den Reglern HIGH, MID und LOW den Klang des
Signals beeinflussen.
3. K
ANAL 2 (CH 2): Um diesen Kanal hören zu können, wählen
Sie den gewünschten Eingang mit dem Schalter LN SWITCH
(33) zwischen PH 2/LN 3 (16) und LN 4 (15) aus. Nun können
Sie mit dem Regler GAIN und dem CH 2 FADER (24) den
Lautstärkepegel und mit den Reglern H
IGH, MID und LOW den Klang des
Signals beeinflussen.
4. K
ANAL 3 (CH 3): Um diesen Kanal hören zu können, wählen
Sie den gewünschten Eingang mit dem Schalter LN SWITCH
(34) zwischen PH 3/LN 5 (14) und LN 6 (13) aus. Nun kön-
nen Sie mit dem Regler GAIN und dem CH 3 FADER (25) den
Lautstärkepegel und mit den Reglern HIGH, MID und LOW den Klang des
Signals beeinflussen.
ANMERKUNG:
UM EINEN OPTIMALEN KLANG ZU ERZIELEN STELLEN SIE DIE GAIN-
DREHREGLER AUF DIE NULLPOSITION UND DREHEN SIE DANN SCHRITTWEISE IM
UHRZEIGERSINN
, BIS LAUTE STELLEN AUF DER VU-ANZEIGE DEN ÜBERSTEUERUNGS-
BEREICH GERADE NICHT ERREICHEN. JETZT IST DER PEGEL RICHTIG EINGESTELLT.
DEN EIGNTLICHEN AUSGANGPEGEL STELLEN SIE MIT DEN KANAL-FADERN (23, 24,
25),
DEM BALANCE-REGLER (38) UND DEM MASTERVOLUME-REGLER (26) EIN.
DADURCH VERMEIDEN SIE ÜBERSTEUERUNGEN UND VERZERRUNGEN. ERHÖHEN SIE
DIE GAIN
-EINSTELLUNGEN NUR WENN DIE AUSGANGSLAUTSTÄRKE TROTZ HOCH
GEREGELTER FADER SU NIEDRIG IST
.
5. F
REQUENCY KILLS (AUSLÖSCHEN VON
FREQUENZBEREICHEN): KANAL 2 (24) und 3 (25) sind mit
