INTRODUCTION:
Nos félicitations à l’occasion de votre achat du mélangeur PS-700i/900i de
Gemini. Ce mélangeur très moderne est accompagné d’une garantie de trois
ans, à l’exclusion du crossfader et des curseurs de canal. Avant de vous en
servir, lisez attentivement toutes les instructions ci-après.
CARACTÉRISTIQUES:
• 4 canaux stéreo
• Section Cue très moderne
• 3 entrées phono/ligne convertible, 5 entrées ligne, et 3 entrées micro
• Caractéristique CUT (Suppression) de fréquences Basses, Moyennes & Hautes pour les canaux 1-4
• Commandes Gain, Basses, Moyennes et Hautes pour les canaux 1-4
• Talkover
• Boucle
• Sorties principales équilibrées et non équilibrées
• Sortie cabine et enregistrement
• Affichage double mode
PS-900i
• Echantillonneur numérique de cinq blocs de mémoire
• Batterie de secours
MISES EN GARDE:
1. Toutes les instructions de fonctionnement doivent être lues avant de vous
servir de cet appareil.
2. Pour réduire le risque de commotion électrique, n’ouvrez pas l’appareil. Il
ne contient AUCUNE PIÈCE À REMPLACER PAR L’UTILISATEUR. La
solution de problèmes doit être confiée à un technicien qualifié.
3. N’exposez pas cet appareil aux rayons directs du soleil; ne l’exposez non
plus à une source de chaleur (p.e. radiateur, poêle).
4. Cet appareil ne doit être nettoyé qu’avec un chiffon humide. N’utilisez pas
de solvants ou d’autre produits de nettoyage.
5. Lorsque vous déplacez cet appareil, il doit être placé dans son emballage et
carton d’origine. Ceci réduira le risque d’endommagement durant le transit.
6. PROTÉGEZ CET APPAREIL CONTRE LA PLUIE OU L’HUMIDITÉ.
7. N’APPLIQUEZ AUCUN PRODUIT DE NETTOYAGE OU DE LUBRIFICATION
PULVERISÉ SUR LES COMMANDES OU LES INTERRUPTEURS ET
COMMUTATEURS.
CONNEXIONS:
1. Avant de brancher le cordon électrique, assurez-vous que le VOLTAGE
SELECTOR (46) (sélecteur de tension) se trouve sur la tension correcte.
NOTE: CE PRODUIT EST DOTÉ D’UNE DOUBLE ISOLATION ET NE DOIT PAS ÊTRE MIS À LA MASSE.
2. Le commutateur POWER (41) (puissance) doit occuper la position OFF (hors
tension). La POWER LED (42) (DEL de puissance) sera éteinte.
3. L’appareil PS-700i/900i comporte 4 jeux de jacks de sortie d’amplificateur. Les
jacks BALANCED OUTPUT (48) (amplificateur à sortie équilibrée) sont utilisés
pour le branchement à l’amplificateur principal à l’aide de câbles XLR
courants. Nous recommandons l’emploi de sorties d’amplificateur équilibrées
si les câbles reliant votre amplificateur mesurent au moins 8 mètres. Aux
sorties équilibrées appartiennent trois (3) conducteurs différents:deux pour le
signal (positif et négatif) et un pour la protection (terre). Pin 1 (cheville 1)
correspond à la terre (protection). Pin 2 (cheville 2) correspond au signal actif
(positif). Pin 3 (cheville 3) correspond au signal inactif (négatif). Les jacks
MAIN OUTPUT (49) (sortie amplificateur) ne sont pas équilibrés et s’utilisent
pour brancher l’amplificateur principal. Les jacks REC OUTPUT (51) (sortie
enregistrement) servent à brancher le mélangeur à l’entrée d’enregistrement
de votre enregistreur ce qui vous permet d’enregistrer votre mélange. Les
jacks BOOTH OUTPUT (50) (sortie cabine) vous permettent de brancher un
amplificateur supplémentaire.
4. L’entrée DJ MIC 1 (1) (retrouvée sur le panneau avant) accepte un connecteur
de 1/4 de pouce ou XLR. L’entrée DJ MIC 2 (66) et l’entrée DJ MIC 3 (65)
(retrouvée sur le panneau arrière) n’acceptent qu’un connecteur de 1/4 de
pouce. Elles acceptent toutes des microphones équilibrés et non équilibrés.
5. Sur le panneau arrière, 3 entrées stéréo PHONO/LINE (57, 60, 63) et 5 entrées
stéréo LINE (54, 55, 56, 59, 62). Le PHONO/LINE SWITCH (58) (commutateur
phono/ligne) vous permet de régler l’entrée (57) sur Phono ou Ligne. Le
PHONO/LINE SWITCH (61) vous permet de régler l’entrée (60) sur Phono ou
Ligne. Le PHONO/LINE SWITCH (64) vous permet de régler l’entrée (63) sur
Phono ou Ligne. Les entrées phono n’acceptent que des tables tournantes
avec cartouche magnétique. Une GROUND SCREW (67) (vis de terre) pour la
mise à la masse des tables tournantes est située sur le panneau arrière. Les
entrées de ligne stéréo accepteront n’importe quelle entrée de ligne telle que
CD player, cassette player, etc.
6. Les écouteurs peuvent être branchés au jack HEADPHONE (45) que l’on
retrouve sur le panneau avant.
7. Le PS-700i/900i est livré avec un jack BNC LIGHT (40) sur le panneau avant.
Ce jack est destiné à être utilisé avec une lampe col de cygne comme la
Gemini GNL-700.
8. Des LOOP INPUTS (53) (Entrées boucle) et des LOOP OUTPUTS (52)
(sorties boucle) sont situées sur le panneau arrière. Si vous utilisez un
réhausseur de signaux externe, vous pouvez vous servir des LOOP OUTPUTS
(52) pour envoyer le signal au dispositif et les LOOP INPUTS (53) pour
ramener le signal au mélangeur. L’appareil est doté de cavaliers qui s’utilisent
avec les entrées et les sorties de boucle. Gardez les cavaliers dans l’appareil
si vous n’utilisez pas la boucle pour prévenir des interruptions dans votre
programme musical.
EMPLOI DE L’INTERRUPTEUR DE
SOULÈVEMENT DE LA TERRE/MASSE:
Selon la configuration du système, parfois la mise en place d’une terre/masse
produira une voie de signalisation moins bruyante. Parfois, le soulèvement de
la terre/masse peut éliminer des circuits de terre ou le ronronnement pour
créer une voie de signalisation moins bruyante.
1. Le mélangeur étant sous tension, écoutez le système dans le mode de repos
(sans présence de signal) tout en ayant la terre/masse en place (le GROUND
LIFT SWITCH (68) occupe la position de gauche).
2. Ensuite, mettez l’appareil hors tension avant de mouvoir le GROUND
LIFT SWITCH (68). Séparez la terre/masse en déplaçant le GROUND
LIFT SWITCH à droite, mettez l’appareil de nouveau sous tension et écoutez
pour déterminer quelle position fournira un signal sans bruit de fond et sans
ronronnement. Gardez le GROUND LIFT SWITCH dans la position de terre/
masse si le niveau de bruit reste le même dans l’une ou l’autre position.
ATTENTION: NE TERMINEZ EN AUCUN CAS LA TERRE C.A. SUR LE MÉLANGEUR. TERMINER
DE LA TERRE C.A. PEUT ÊTRE DANGEREUX.
FONCTIONNEMENT:
1. POWER ON (MISE SOUS TENSION): Dès que tous les branchements sont
effectués à votre mélangeur, appuyez sur le POWER SWITCH (41) (touche de
mise sous tension). L’appareil se mettra sous tension et la POWER LED (42)
s’allumera en ROUGE.
2. CANAL 1: Les commandes GAIN (9), HIGH (10) (élevé), MID (11) (moyen) et
LOW (12) (bas) vous permettent de régler entièrement la source choisie. Le
commutateur # (13) vous permet de choisir l’entrée PHONO 1/LINE 1 (63) ou
LINE 2 (62). Le CHANNEL SLIDE (14) (curseur de canal) commande la sortie
de ce canal.
3. CANAL 2: Les commandes GAIN (9), HIGH (10) (élevé), MID (11) (moyen) et
LOW (12) (bas) vous permettent de régler entièrement la source choisie. Le
commutateur # (15) vous permet de choisir l’entrée PHONO 2/LINE 3 (60) ou
LINE 4 (59). Le CHANNEL SLIDE (16) (curseur de canal) commande la sortie
de ce canal.
4. CANAL 3: Les commandes GAIN (9), HIGH (10) (élevé), MID (11) (moyen) et
LOW (12) (bas) vous permettent de régler entièrement la source choisie. Le
commutateur # (17) vous permet de choisir l’entrée PHONO 3/LINE 5 (57) ou
LINE 6 (56). Le CHANNEL SLIDE (18) (curseur de canal) commande la sortie
de ce canal.
5. CANAL 4: Les commandes GAIN (9), HIGH (10) (élevé), MID (11) (moyen) et
LOW (12) (bas) vous permettent de régler entièrement la source choisie. Le
commutateur # (19) vous permet de choisir l’entrée LINE 7 (55), LINE 8 (54)
ou MIC 3 (65). Le CHANNEL SLIDE (20) (curseur de canal) commande la
sortie de ce canal.
NOTE: CHAQUE CANAL DISPOSE D’UNE ÉGALISATION DES BASSES, MOYENNES ET AIGÜES AVEC
UNE TRÈS GRANDE GAMME DE RÉGLAGE, CE QUI VOUS PERMET UN MEILLEUR MÉLANGE.
SUGGESTION: VOUS POUVEZ UTILISER LES CARACTÉRISTIQUES CUT SUR CHAQUE CANAL POUR
ÉLIMINER LES BASSES, MOYENNES ET/OU AIGÜES AFIN DE CRÉER DES EFFETS SPÉCIAUX.
6. SECTION CROSSFADER: Le CROSSFADER (22) (l’atténuateur croisé) permet
le mélange d’une source avec une autre. L’appareil PS-900i inclut un crossfader
(atténuateur croisé) assignable. Les commutateurs ASSIGN (21, 23) vous
permettent de choisir le canal à transmettre par chaque côté du crossfader. Le
commutateur ASSIGN (21) inclut 5 positions (OFF, 1, 2, 3 ou 4) et vous
permet de choisir le canal 1, 2, 3 ou 4 à transmettre par le côté gauche du
crossfader. Le commutateur ASSIGN (23) inclut 5 positions (OFF, 1, 2, 3 ou 4)
et vous permet de choisir le canal 1, 2, 3 ou 4 à transmettre par le côté droit
du crossfader. Le commutateur ASSIGN occupant la position Off (désactivé),
ce côté du crossfader sera inactif. Le CROSSFADER (22) de votre appareil
est amovible et s’il le faut, il est facilement remplacé. Des appareils crossfader
sont disponibles en trois genres. La pièce no RF-45 (identique à celui fourni
avec le mélangeur) a une course de 45 mm d’un côté à l’autre. La pièce no.
RF-30 est disponible avec une course de 30 mm. Puis, il y a la pièce no. PSF-
45 avec courbe spéciale conçue pour le mélange de l’effet de frottement. Il
suffit d’acquérir un de ces genres auprès de votre concessionnaire Gemini et
de suivre les instructions suivantes:

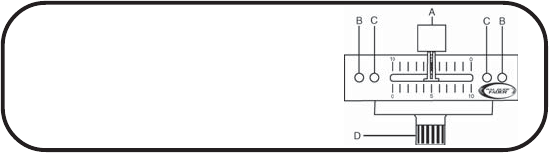

1. Dévissez les VIS externes
DE LA PLAQUE DE L’ATTÉNUATEUR (B).
Ne touchez pas aux VISSES INTERNES (C).
2. Soulevez soigneusement l’atténuateur
et débranchez le CÂBLE (D).
3. Branchez le nouvel atténuateur au câble
et replacez-le dans le mélangeur.
4. Vissez l’atténuateur au mélangeur.
