INTRODUCCIÓN:
Felicitaciones por su compra del mezclador PS-700i/900i de Gemini. Este
mezclador de la más avanzada tecnología está respaldado por una garantía
de tres años, salvo el crossfader y los mandos corredizos de canal. Antes de
usarlo, le recomendamos leer cuidadosamente todas las instrucciones.
CARACTERÍSTICAS:
• 4 canales estereo fonicos
• Sección Cue muy moderna
• 3 entradas fono/línea convertible, 5 entradas de línea y 3 entradas para micrófono
• Característica CUT (Supresión) para Bajas, Medianas y Altas Frecuencias para los
canales 1 - 4
• Mandos de Ganancia, Bajas, Medianas y Altas para los canales 1 - 4
• Talkover
• Bucle
• Salidas maestras equilibradas y no equilibradas
• Salidas para cabina y registro
• Visualización de modo doble
PS-900i
• Muestrador digital con 5 Bancos de Memoria
• Repuestos de batería para retener las muestras
PRECAUCIONES:
1. Deberán leerse todas las instrucciones de operación antes de usar el quipo.
2. Para reducir el riesgo de shock eléctrico, no abra esta unidad. No contiene
PIEZAS REEMPLAZABLES POR EL USUARIO. Por favor, refiera el servicio a
un técnico de servicio calificado.
3. No exponga la unidad a la luz solar directa ni a una fuente de calor, por
ejemplo, un radiador o estufa.
4. Esta unidad sólo deberá limpiarse con un paño húmedo. Evite el uso de
disolventes u otros detergentes de limpieza.
5. Para mover este equipo, colóquelo en la caja y empaque original, a fin de
reducir el riesgo de daños durante el transporte.
6. NO DEJE ESTA UNIDAD EXPUESTA A LLUVIA O HUMEDAD.
7. NO USE LIMPIADORES DE ROCÍO O LUBRICANTES EN CUALESQUIER
CONTROLES O INTERRUPTORES.
CONEXIONES:
1. Antes de conectar el cable de potencia, cerciórese de que el SELECTOR DE
VOLTAJE (46) (VOLTAGE SELECTOR) esté posicionado en la tensión correcta.
NOTA: ESTE PRODUCTO TIENE DOBLE AISLAMIENTO Y NO HACE FALTA PONERLO A TIERRA.
2. Cerciórese de que el interruptor de ENERGÍA (41) (POWER) esté en la posición
off (apagada). El DEL de ENERGÍA (42) (POWER LED) estará apagado.
3. El aparato PS-700i/900i está dotado de 4 series de jacks de salida para
amplificador. Los jacks BALANCED OUTPUT (48) (amplificador de salida
equilibrada) se usan para la conexión al amplificador principal con la ayuda de
cables XLR estándares. Recomendamos el uso de salidas de amplificador
equilibradas si los cables que se conectan al amplificador miden por lo menos
8 metros. A las salidas equilibradas corresponden tres (3) conductores
distintos: dos para la función señal (positiva y negativa) y uno para la
protección (tierra). Pin 1 (espiga 1) corresponde a la tierra (protección). Pin 2
(espiga 2) corresponde a la función de señal activa (positiva). Pin 3 (espiga 3)
corresponde a la función de señal inactiva (negativa). Los jacks MAIN
OUTPUT (49) (amplificador de salida) no son equilibrados y se usan para la
conexión al amplificador principal. Los jacks REC OUTPUT (51) se usan para
conectar el mezclador a la entrada de su registrador lo que le permite registrar
su propia mezcla de música. Los jacks BOOTH OUTPUT (50) (cabina de
salida) le permiten conectar otro amplificador.
4. La entrada DJ MIC 1 (1) (que se encuentra en el panel delantero) acepta conector
de 1/4 de pulgada o XLR. La entrada DJ MIC 2 (66) y la entrada DJ MIC 3 (65) (que
se encuentra en el panel trasero) aceptan conector de 1/4 de pulgada. Todas
aceptan micrófonos equilibrados y no equilibrados.
5. En el panel trasero hay 3 entradas estereofónicas PHONO/LINE (57, 60,
63) y 5 entradas estereofónicas LINE (54, 55, 56, 59, 62). El conmutador
PHONO/LINE (58) le permite arreglar la entrada (57) a Phono o Line
(fonográfico o línea). El conmutador PHONO/LINE (61) le permite arreglar
la entrada (60) a Phono o Line (fonográfico o línea). El conmutador PHONO/
LINE (64) le permite arreglar la entrada (63) a Phono o Line (fonográfico o
línea). Las entradas fonográficas solamente aceptarán giradiscos con
cartucha magnética. Un GROUND SCREW (67) (tornillo de puesta a la tierra)
para poner el giradiscos a tierra se encuentra en el panel trasero. Las
entradas de línea estereofónicas aceptarán cualquier entrada de nivel de
línea tal como tocadisco de discos compactos o casetera, etc.
6. Los audífonos se enchufan en el jack de HEADPHONES (45) (audífonos)
montado en el panel delantero.
7. El aparato PS-700i/900i lleva en el panel frontal un receptáculo BNC LIGHT (40),
que sirve para conectar una luz en cuello de cisne, tal como la Gemini GNL-700.
8. Hay LOOP INPUTS (53) (entradas de bucle) y LOOP OUTPUTS (52)
(salidas de bucle) en el panel trasero. Si Ud usa un acentuador de señal
externo, puede usar los LOOP OUTPUTS (52) para mandar la señal al
dispositivo y los LOOP INPUTS (53) para llevar la señal otra vez al
mezclador. El aparato está dotado con conexiones volantes que se usan
con las entradas y las salidas de bucle. Mantenga las conexiones volantes
dentro del aparato si no usa la bucle para prevenir interrupciones
en su programa de música.
USO DEL INTERRUPTOR DE SEPARACIÓN
DE TIERRA:
Según la configuración de su sistema, a veces el hecho de aplicar la tierra/
masa resultará en una vía de señal con menos ruido. A veces, el hecho de
separar la tierra puede eliminar bucles de tierra y zumbido para crear una vía
de señal con menos ruido.
1. Con el mezclador prendido, escuche el sistema en modo de reposo (sin
presencia de señal) con tierra aplicada (del interruptor de separación de
tierra - GROUND LIFT SWITCH (68) en la posición izquierda).
2. Apague el aparato antes de desplazar el GROUND LIFT SWITCH (68).
Separe la tierra del marco moviendo el GROUND LIFT SWITCH a la derecha,
prenda el aparato de nuevo y escuche para determinar cual de las posiciones
le dará señal sin ruido de fondo y sin zumbido. Mantenga el GROUND LIFT
SWITCH en la posición de puesta a tierra si el nivel del ruido permanece igual.
CUIDADO: NO TERMINE DE NINGUNA MANERA LA TIERRA C.A. EN EL MEZCLADOR. EL
HECHO DE TERMINAR LA TIERRA C.A. PUEDE SER PELIGROSO.
FUNCIONAMIENTO:
1. ENCENDIDO: Una vez que haya efectuado todas las conexiones de los
equipos a su mezclador, oprima el INTERRUPTOR DE ENERGÍA -
POWER SWITCH (41). Se encenderá la unidad así como el DEL ROJO
sde ENERGÍA - POWER LED (42).
2. CANAL 1: Los mandos de GAIN (9) (ganancia), HIGH (10) (alto), MID (11)
(mediano) y LOW (12) (bajo) le permiten arreglar plenamente la fuente
seleccionada. El interruptor # (13) le permite seleccionar la entrada PHONO 1/
LINE 1 (63) o LINE 2 (62). El CHANNEL SLIDE (14) (cursor corredizo de
canal) controla el volumen de salida de este canal.
3. CANAL 2: Los mandos de GAIN (9) (ganancia), HIGH (10) (alto), MID (11)
(mediano) y LOW (12) (bajo) le permiten arreglar plenamente la fuente
seleccionada. El interruptor # (15) le permite seleccionar la entrada
PHONO 2/LINE 3 (60) o LINE 4 (59). El CHANNEL SLIDE (16) (cursor
corredizo de canal) controla el volumen de salida de este canal.
4. CANAL 3: Los mandos de GAIN (9) (ganancia), HIGH (10) (alto), MID (11)
(mediano) y LOW (12) (bajo) le permiten arreglar plenamente la fuente
seleccionada. El interruptor # (17) le permite seleccionar la entrada
PHONO 3/LINE 5 (57) o LINE 6 (56). El CHANNEL SLIDE (18) (cursor
corredizo de canal) controla el volumen de salida de este canal.
5. CANAL 4: Los mandos de GAIN (9) (ganancia), HIGH (10) (alto), MID (11)
(mediano) y LOW (12) (bajo) le permiten arreglar plenamente la fuente
seleccionada. El interruptor # (19) le permite seleccionar la entrada LINE 7
(55), LINE 8 (54) o MIC 3 (65). El CHANNEL SLIDE (20) (cursor corredizo de
canal) controla el volumen de salida de este canal.
NOTA: EXISTE IGUALACIÓN DE LOS TONOS BAJOS, MEDIANOS Y ALTOS PARA CADA CANAL
CON MUY AMPLIO ALCANCE DE AJUSTE LO QUE LE PERMITE OBTENER MEJOR MEZCLA.
SUGESTIÓN: PUEDE USAR LAS FUNCIONES CUT EN CADA CANAL PARA SUPRIMIR LOS
TONOS BAJOS, MEDIANOS Y/O ALTOS PARA CREAR EFECTOS ESPECIALES.
6. SECCIÓN DE ATENUADOR DE TRANSFERENCIA: El CROSSFADER -
ATENUADOR DE TRANSFERENCIA (22) le permite mezclar una fuente en
otra. El aparato PS-900i incluye un crossfader asignable. Los interruptores
ASSIGN (21, 23) le permiten seleccionar el canal que transmitirá la música
por cada lado del crossfader. El interruptor ASSIGN (21) tiene 5 posiciones
(OFF, 1, 2, 3, ó 4) et le permite seleccionar el canal 1, 2, 3 ó 4 para transmitir
la música por el lado izquierdo del crossfader. El interruptor ASSIGN (23)
tiene 5 posiciones (OFF, 1, 2, 3 ó 4) y le permite seleccionar el canal 1, 2, 3 ó
4 para transmitir la música por el lado derecho del crossfader. Con el
interruptor ASSIGN en la posición Off (inactiva), este lado del crossfader
estará inactivo. El ATENUADOR DE TRANSFERENCIA (22) de su aparato es
removible y, en caso de necesidad, su reemplazo es fácil. Se ofrecen
unidades de atenuador de transferencia de tres tamaños. La Pieza Nº RF-45
(idéntico al atenuador de transferencia suministrado con su unidad) tiene un
recorrido de 45mm de un lado a otro. También se ofrece la pieza Nº RF-30,
que tiene un recorrido de 30mm. También se ofrece la pieza PSF-45 con
curva especial diseñada para mezclar el efecto de frotamiento. Simplemente
compre cualquiera de estas unidades de atenuador de transferencia de su
distribuidor Gemini y siga las instrucciones siguientes:

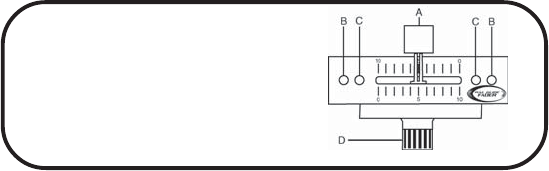

1. Destornille los TORNILLOS EXTERIORES
de la PLACA DEL ATENUADOR (B).
No toque LOS TORNILLOS INTERNOS (C).
2. Levante cuidadosamente el atenuador
y desenchufe el CABLE (D).
3. Conecte el nuevo atenuador al cable
y póngalo de nuevo dentro del mezclador.
4. Atornille el atenuador en el mezclador.
