IntroductionIntroduction
IntroductionIntroduction
Introduction
Nos félicitations à l’occasion de votre achat du mélangeur VCA, modèle
UMX-3, de Gemini. Ce mélangeur très moderne est accompagné d’une
garantie de trois ans, à l’exception du crossfader et fader de chaque canal.
Avant de vous en servir, lisez attentivement toutes les instructions ci-après.
A l’aide de la technologie VCA, l’audio est traité dans un amplificateur à
tension contrôlée (VCA) qui le sépare du crossfader et des curseurs de
canal ce qui assure une longue vie fonctionnelle et moins de bruit de
course. Le.s crossfader et les curseurs de canal régularisent la tension à
courant continu qui contrôle le circuit VCA. Parmi d’autres avantages
assurés par la technologie VCA, l’on distingue la capacité de fournir des
réglages précis de la courbe pour le crossfader et les curseurs de canal sans
sacrifier la qualité audio. Pour des informations supplémentaires, voir les
schémas à la page 3 pour le réglage du crossfader et la courbe des curseurs
de canal.
CaractéristiquesCaractéristiques
CaractéristiquesCaractéristiques
Caractéristiques
•2 canaux stéreo
• Section Cue très moderne avec division
•3 entrées phono/ligne convertible, 1 entrée ligne, et 1 entrée micro
• Commutateurs d’assignation d’entrée réglables
• Commande de la courbe du curseur canal
• Crossfader avec réglage de la courbe
• Inverseur (Hamster) du crossfader
• Sorties principales symétriques (Jack) et doublées asymétriques (RCA)
• Sortie zone et enregistrement
• VU-mètre double affichage
Mises en gardeMises en garde
Mises en gardeMises en garde
Mises en garde
1. Toutes les instructions de fonctionnement doivent être lues avant de
vous servir de cet appareil.
2. Pour réduire le risque de commotion électrique, n’ouvrez pas
l’appareil. Il ne contient AUCUNE PIÈCE À REMPLACER PAR
L’UTILISATEUR. La solution de problèmes doit être confiée à un
technicien qualifié.
3. N’exposez pas cet appareil aux rayons directs du soleil; ne l’exposez
pas non plus à une source de chaleur (p.e. radiateur, poêle).
4. Cet appareil ne doit être nettoyé qu’avec un chiffon humide. N’utilisez
pas de solvants ou d’autre produits de nettoyage.
5. Lorsque vous déplacez cet appareil, il doit être placé dans son
emballage et carton d’origine. Ceci réduira le risque
d’endommagement lors de tout transport.
6. PROTÉGEZ CET APPAREIL CONTRE LA PLUIE OU L’HUMIDITÉ.
7. N’APPLIQUEZ AUCUN PRODUIT DE NETTOYAGE OU DE
LUBRIFICATION PULVERISÉ SUR LES COMMANDES OU LES
INTERRUPTEURS ET COMMUTATEURS.
Réglage de la hauteurRéglage de la hauteur
Réglage de la hauteurRéglage de la hauteur
Réglage de la hauteur
Lorsque vous utilisez votre console de mixage UMX avec des
platines vinyles professionnelles, comme celles de la Série PT
de Gemini, vous pouvez ajustez la hauteur de votre console de
mixage à la même hauteur que celle de vos platines vinyles en
démontant les pieds de votre console de mixage.

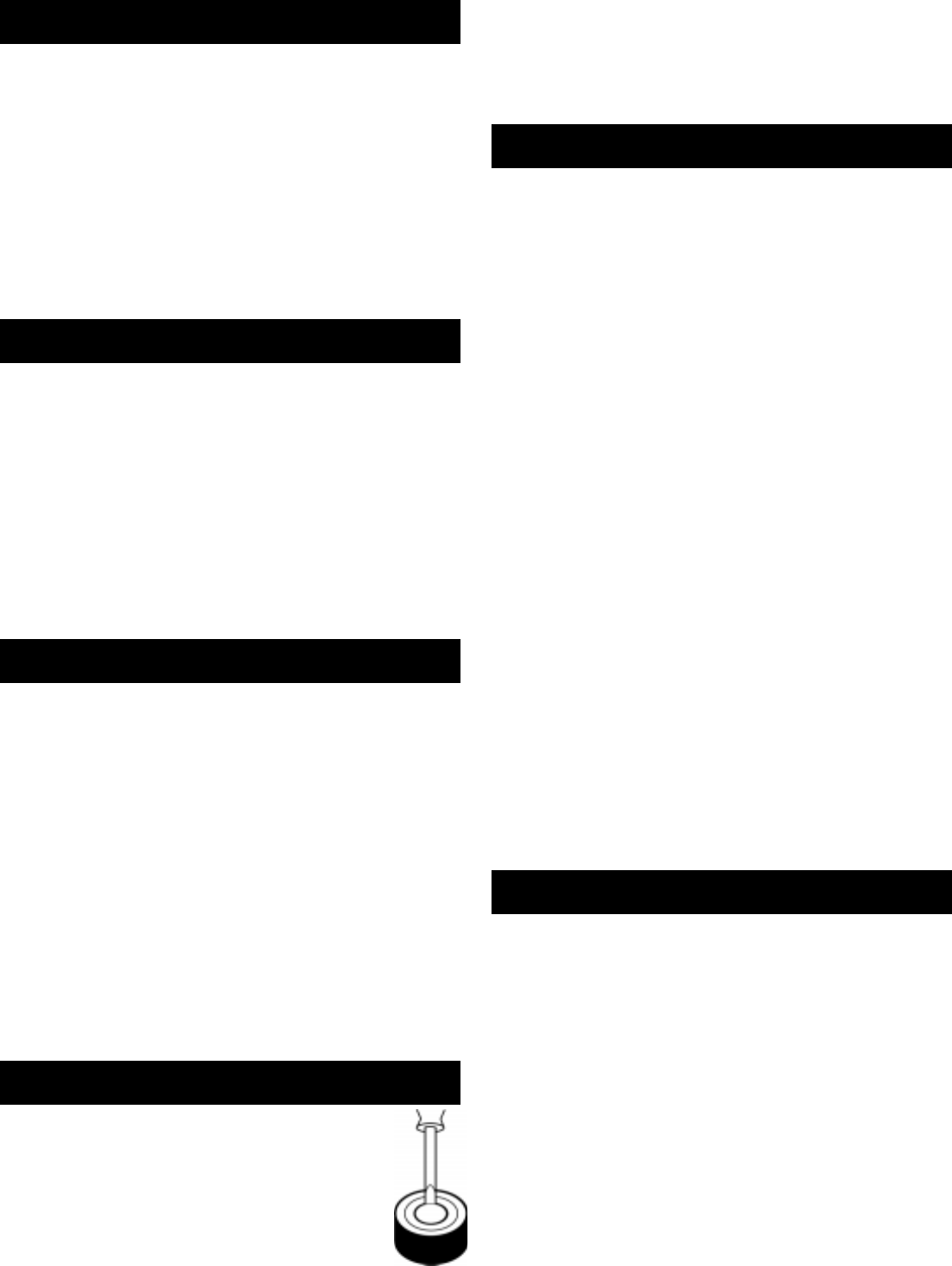

1. Placez un petit tournevis sous la fixation centrale des pieds.
2. Soulevez, en faisant attention, la fixation central et le pied
se séparera.
Pour remettre le pied:
1. Placez le pied sous la console de mixage sans la fixation centrale.
2. Remettez la fixation centrale et appuyez pour fixer le pied à la console
de mixage.
ConnexionsConnexions
ConnexionsConnexions
Connexions
1. Le commutateur
POWER (1)POWER (1)
POWER (1)POWER (1)
POWER (1) (puissance) doit occuper la position OFF
(hors tension). La
POWER LED (32)POWER LED (32)
POWER LED (32)POWER LED (32)
POWER LED (32) (DEL de puissance) sera éteinte.
Cet appareil est doté d’un adaptateur de 18 Vca. Raccordez
l’adaptateur à la prise
sur le panneau arrière. Puis, raccordez
l’adaptateur à une source électrique appropriée.
2. L’appareil UMX-3 est équipé de 4 sorties séparées (amplificateurs). Les
jacks
BALANCED MASTER OUTPUT (4)BALANCED MASTER OUTPUT (4)
BALANCED MASTER OUTPUT (4)BALANCED MASTER OUTPUT (4)
BALANCED MASTER OUTPUT (4) (amplificateur à sortie
équilibrée) sont utilisés pour le branchement à l’amplificateur principal
à l’aide de câbles courants avec connecteurs de 1/4 de pouce. Nous
recommandons l’emploi de sorties d’amplificateur équilibrées si les
câbles reliant votre amplificateur mesurent au moins 3 mètres. Aux
sorties équilibrées appartiennent trois (3) conducteurs différents:deux
pour le signal (positif et négatif) et un pour la protection (terre). La
ligne équilibrée utilise un raccord de pointe-anneau-manchon. Pointe =
sous tension - positif (+), anneau = hors tension ou négatif (-) et
manchon = protection/terre. Les jacks
MASTER OUTPUTMASTER OUTPUT
MASTER OUTPUTMASTER OUTPUT
MASTER OUTPUT
(5)(5)
(5)(5)
(5) (sortie
amplificateur) ne sont pas équilibrés et s’utilisent pour brancher
l’amplificateur principal. Les jacks
REC OUTPUTREC OUTPUT
REC OUTPUTREC OUTPUT
REC OUTPUT
(7)(7)
(7)(7)
(7) (sortie
enregistrement) servent à brancher le mélangeur à l’entrée
d’enregistrement de votre enregistreur ce qui vous permet d’enregistrer
votre mixe. Les jacks
ZONE OUTPUT (6)ZONE OUTPUT (6)
ZONE OUTPUT (6)ZONE OUTPUT (6)
ZONE OUTPUT (6) (sortie zone) vous permettent
de brancher un amplificateur supplémentaire.
3. L’entrée
MIC (3)MIC (3)
MIC (3)MIC (3)
MIC (3) (retrouvée sur le panneau arrière)
OUOU
OUOU
OU l’entrée
MICMIC
MICMIC
MIC
(35)(35)
(35)(35)
(35) (retrouvée sur le panneau avant) accepte un connecteur de 1/4 de
pouce et des microphones équilibrés et non équilibrés.
4. Sur le panneau arrière, 3 entrées stéréo
PHONO/LINE (9, 12, 13)PHONO/LINE (9, 12, 13)
PHONO/LINE (9, 12, 13)PHONO/LINE (9, 12, 13)
PHONO/LINE (9, 12, 13) et 1
entrée stéréo
LINE (8)LINE (8)
LINE (8)LINE (8)
LINE (8). Le
PHONO/LINE SWITCH (10)PHONO/LINE SWITCH (10)
PHONO/LINE SWITCH (10)PHONO/LINE SWITCH (10)
PHONO/LINE SWITCH (10) (commutateur
phono/ligne) vous permet de régler l’entrée
(9)(9)
(9)(9)
(9) sur Phono ou Ligne. Le
PHONO/LINE SWITCH (11)PHONO/LINE SWITCH (11)
PHONO/LINE SWITCH (11)PHONO/LINE SWITCH (11)
PHONO/LINE SWITCH (11) vous permet de régler l’entrée
(12)(12)
(12)(12)
(12) sur
Phono ou Ligne. Le
PHONO/LINE SWITCH (14)PHONO/LINE SWITCH (14)
PHONO/LINE SWITCH (14)PHONO/LINE SWITCH (14)
PHONO/LINE SWITCH (14) vous permet de
régler l’entrée
(13)(13)
(13)(13)
(13) sur Phono ou Ligne. Les entrées phono n’acceptent
que des platines vinyles avec cartouche magnétique (cellule de lecture).
Des visses de terre
GROUND SCREWS (2) GROUND SCREWS (2)
GROUND SCREWS (2) GROUND SCREWS (2)
GROUND SCREWS (2) pour la mise à la terre des
platines vinyles sont situées en face arrière du mixer. Les entrées ligne
stéréo acceptent n’importe quelle source de niveau ligne telle que
lecteur CD, platine K7, platine Mini-Disc, tuner...
5. Le casque DJ doit être connecté au jack
PHONES (36)PHONES (36)
PHONES (36)PHONES (36)
PHONES (36) situé en face
avant.
FonctionnementFonctionnement
FonctionnementFonctionnement
Fonctionnement
1. POWER ON (MISE SOUS TENSION): Dès que tous les branchements
sont effectués à votre mélangeur, appuyez sur le
POWER (1)POWER (1)
POWER (1)POWER (1)
POWER (1) (touche de
mise sous tension). L’appareil se mettra sous tension et la
POWER LEDPOWER LED
POWER LEDPOWER LED
POWER LED
(32)(32)
(32)(32)
(32) s’allumera.
2. CANAL 1: La commande
GAIN (21)GAIN (21)
GAIN (21)GAIN (21)
GAIN (21) vous permet d’ajuster
individuellement le gain du canal. Le commutateur #
(24)(24)
(24)(24)
(24) vous permet
de choisir l’entrée
LINE 1/PHONO 1 (13)LINE 1/PHONO 1 (13)
LINE 1/PHONO 1 (13)LINE 1/PHONO 1 (13)
LINE 1/PHONO 1 (13) ou
LINE 2/PHONO 2 (12)LINE 2/PHONO 2 (12)
LINE 2/PHONO 2 (12)LINE 2/PHONO 2 (12)
LINE 2/PHONO 2 (12). Le
CHANNEL SLIDE (29)CHANNEL SLIDE (29)
CHANNEL SLIDE (29)CHANNEL SLIDE (29)
CHANNEL SLIDE (29) (curseur de canal) commande le volume
d’entrée de ce canal.
3. CANAL 2: La commande
GAIN (23)GAIN (23)
GAIN (23)GAIN (23)
GAIN (23) vous permet d’ajuster
individuellement le gain du canal. Le commutateur #
(26)(26)
(26)(26)
(26) vous permet
de choisir l’entrée
LINE 3/PHONO 3 (9)LINE 3/PHONO 3 (9)
LINE 3/PHONO 3 (9)LINE 3/PHONO 3 (9)
LINE 3/PHONO 3 (9) ou
LINE 4 (8)LINE 4 (8)
LINE 4 (8)LINE 4 (8)
LINE 4 (8). Le
CHANNELCHANNEL
CHANNELCHANNEL
CHANNEL
SLIDE (30)SLIDE (30)
SLIDE (30)SLIDE (30)
SLIDE (30) (curseur de canal) commande le volume d’entrée de ce
canal.
4. INPUT ASSIGN SWITCHES: Vous pouvez régler la position des
commutateurs (cut)
INPUT ASSIGN (24, 26)INPUT ASSIGN (24, 26)
INPUT ASSIGN (24, 26)INPUT ASSIGN (24, 26)
INPUT ASSIGN (24, 26) de gauche à droite, de
haut en bas,
OU OU
OU OU
OU à un angle de 45 degrés. Faites les réglages avec
l’appareil hors tension.
