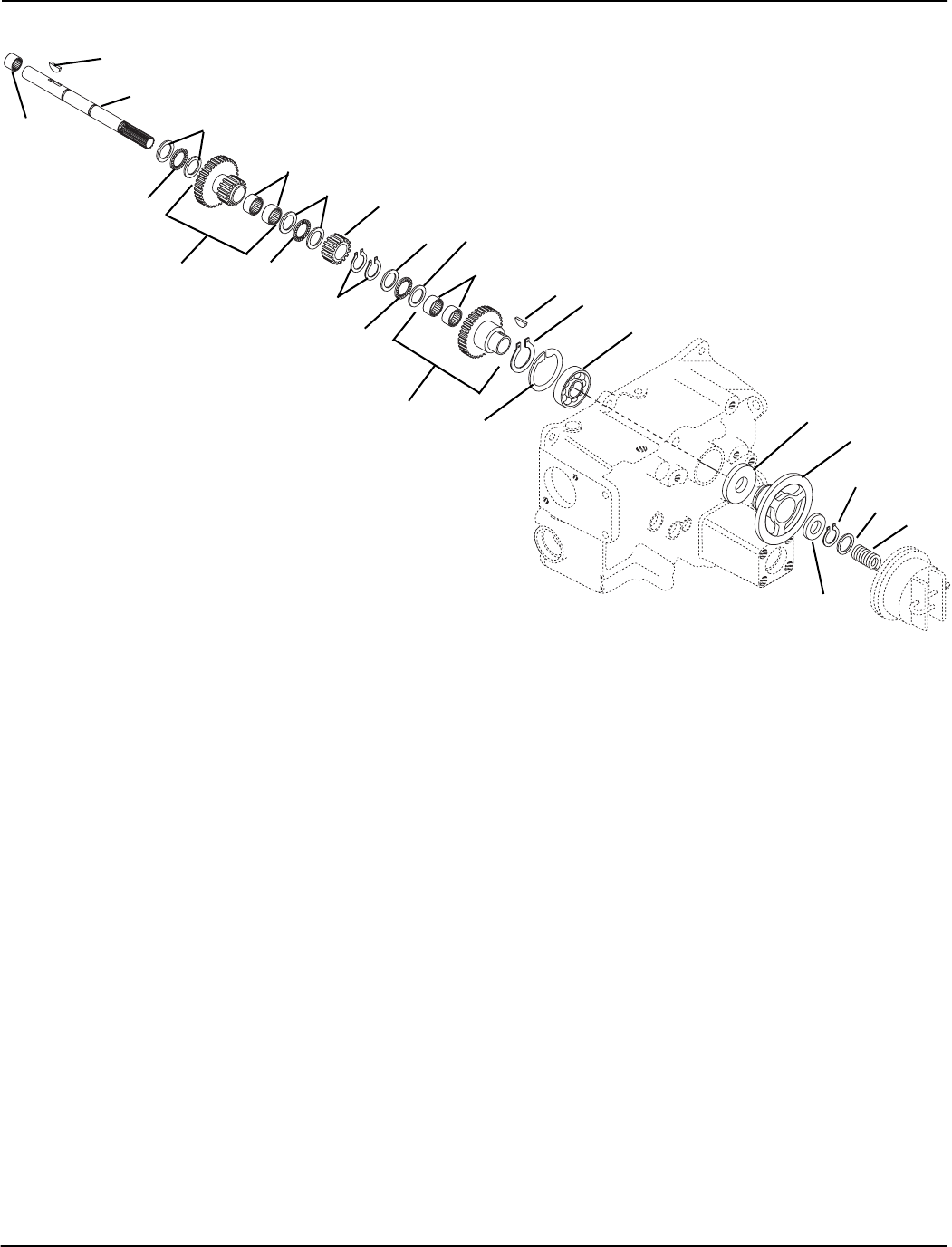

8
N
UMBER
T
WO
S
HAFT
- R
EVERSE
C
LUTCH
Model 987070, 071, 072
Item Part No. Qty. Description
1 431787 2 Key-Woodruff .19 x .63
2 034730 1 Shaft, Splined Reverse Clutch
3 036407 6 Washer-Hardened-Thrust .76 x 1.23 x .031
4 006741 3 Bearing-Needle Thrust .75 x 1.24 x .078
5 018020 1 Gear,Idler Assembly
6 017949 4 Bearing-Roller .75 x 1.0 x .50
7 018003 1 Gear,10 Diametral Pitch 16 Teeth x .75
8 011135 3 Ring-Retaining-Internal .75 x .042
9 006742 1 Washer-Thrust-Hardened .75 x 1.24 x .062
10 017947 1 Assembly, Reverse Gear and Bearing
11 020444 1 Spring-Compression .09 x .80 x 1.00
12 017919 1 Ring-Retaining-External 1.82 x .062
13 018872 1 Ring-Retaining-Internal 3.52 x .11
14 017915 1 Bearing-Ball 1.97 x 3.14 x .63
15 017917 1 Seal 2.25 x 3.00 x .38
16 051555 1 Hub,Clutch
17 018035 1 Seal .75 x 1.63 x .25
18 011063 1 Bearing-Needle .75 x 1.00 x .75
PJ0081
1
2
3
4
5
6
1
6
10
3
4
7
8
9
3
4
11
3
8
14
15
16
17
12
13
18
