VOR INBETRIEBNAHME (ANSCHLÜSSE)
38
<DRB1372>
Ge
Achten Sie unbedingt darauf, das Gerät auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevor
irgendwelche Anschlüsse hergestellt oder geändert werden.
ANSCHLIESSEN DES NETZKABELS
Schließen Sie das Netzkabel zuletzt an.
÷ Nachdem alle übrigen Anschlüsse hergestellt worden sind, schließen Sie den Steckverbinder an einem Ende des mitgelieferten Netzkabels an
den Netzeingang an der Rückwand dieses Gerätes, und den Netzstecker am anderen Ende des Netzkabels an eine Netzsteckdose oder die
Zusatzsteckdose eines Verstärkers an.
÷ Verwenden Sie ausschließlich das Netzkabel im Lieferumfang dieses Gerätes.

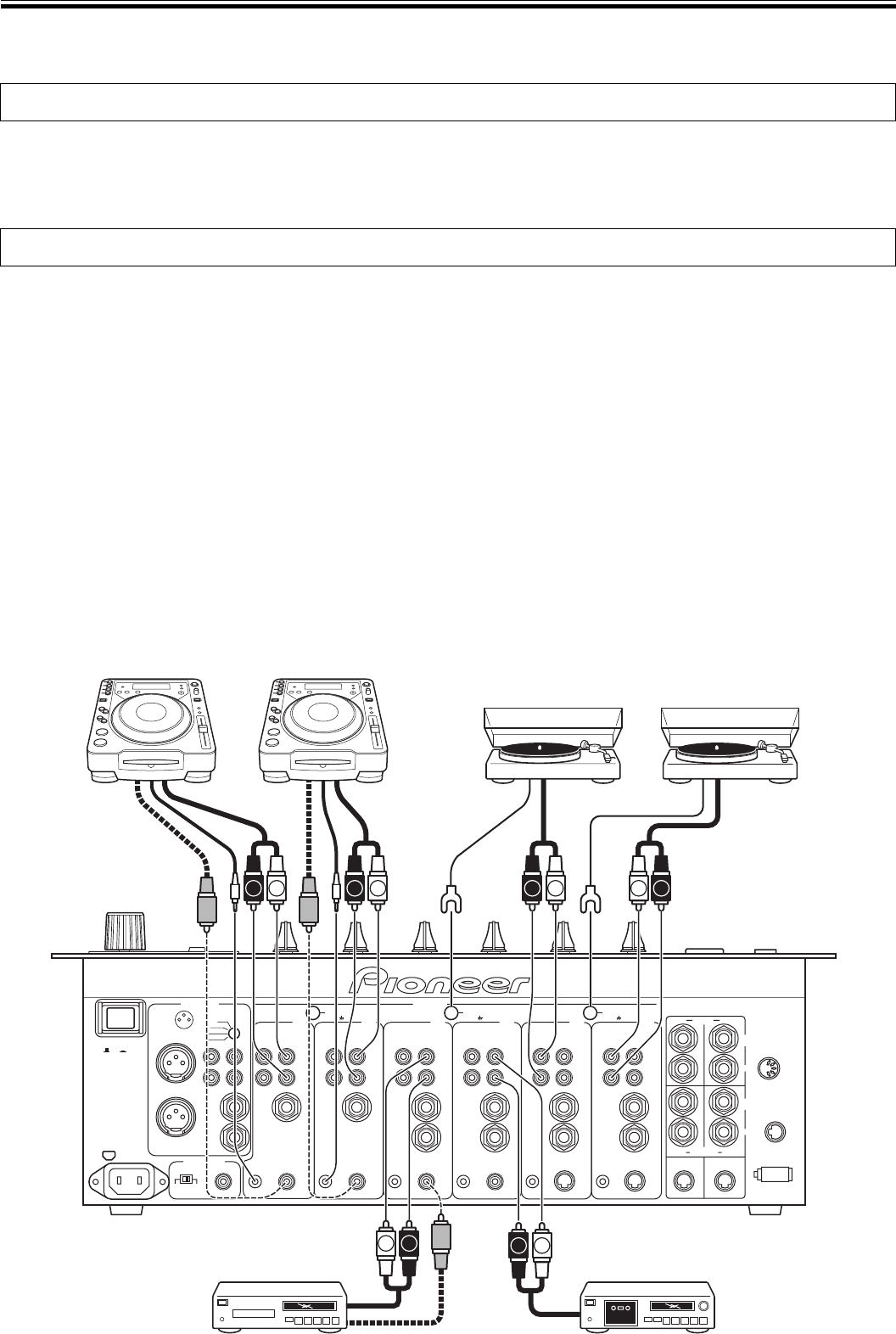

ANSCHLÜSSE AN DEN EINGANGSBUCHSEN
PIONEER CD-Player für DJ-Anwendungen
Verbinden Sie die Audio-Ausgangsbuchsen des CD-Players für DJ-
Anwendungen mit einem Paar von CD/LINE-Eingangsbuchsen am
DJM-1000, und schließen Sie das Steuerkabel an die CONTROL-Buchse
des entsprechenden Kanals an. Bringen Sie den Eingangswahlschalter
des angeschlossenen Kanals in die Stellung [CD/LINE].
Um einen Digitalanschluss zu verwenden, verbinden Sie den
koaxialen Digitalausgang des CD-Players für DJ-Anwendungen mit
einer der DIGITAL-Eingangsbuchsen am DJM-1000, und bringen Sie
den Eingangswahlschalter des angeschlossenen Kanals in die
Stellung [DIGITAL] (für Kanal 1 und 2 sind keine DIGITAL-
Eingangsbuchsen vorgesehen).
Plattenspieler
Schließen Sie die Audio-Ausgangskabel des Plattenspielers an ein
Paar von PHONO-Eingangsbuchsen am DJM-1000 an, und bringen
Sie den Eingangswahlschalter des angeschlossenen Kanals in die
Stellung [PHONO]. Der PHONO-Eingang des DJM-1000 ist auf den
Anschluss von Plattenspielern mit MM-Tonabnehmer ausgelegt.
Schließen Sie den Massedraht des Plattenspielers an eine der
SIGNAL GND-Klemmen an.
Sonstige Geräte mit Line-Pegel-Ausgang
Um ein Cassettendeck oder einen herkömmlichen CD-Player
anzuschließen, verbinden Sie die Audio-Ausgangsbuchsen des
betreffenden Gerätes mit einem Paar von CD/LINE-Eingangsbuchsen
am DJM-1000, und bringen Sie den Eingangswahlschalter des
angeschlossenen Kanals in die Stellung [CD/LINE].
Wenn der Anschluss über ein Kabel mit 6,3-mm-Klinkensteckern
hergestellt werden soll, verbinden Sie das Kabel mit einem Paar von
LINE-Eingangsbuchsen am DJM-1000, und bringen Sie den
Eingangswahlschalter des angeschlossenen Kanals in die Stellung
[LINE] (für Kanal 5 und 6 sind keine LINE-Eingangsbuchsen
vorgesehen). Bei Verwendung eines Gerätes mit monauralem
Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L)
Kanals. Das vom angeschlossenen Gerät zugeleitete Signal wird dann
sowohl an den linken Kanal als auch an den rechten Kanal geleitet.
Geräte mit Digitalausgang
Um ein Gerät wie einen CD-Player über Digitalanschluss
anzuschließen, verbinden Sie den koaxialen Digitalausgang des
betreffenden Gerätes mit einer der DIGITAL-Eingangsbuchsen am
DJM-1000, und bringen Sie den Eingangswahlschalter des
angeschlossenen Kanals in die Stellung [DIGITAL] (für Kanal 1 und 2
sind keine DIGITAL-Eingangsbuchsen vorgesehen).
