Controles y conectores
Panel frontal
Manual de instrucciones del DME64N/24N
16

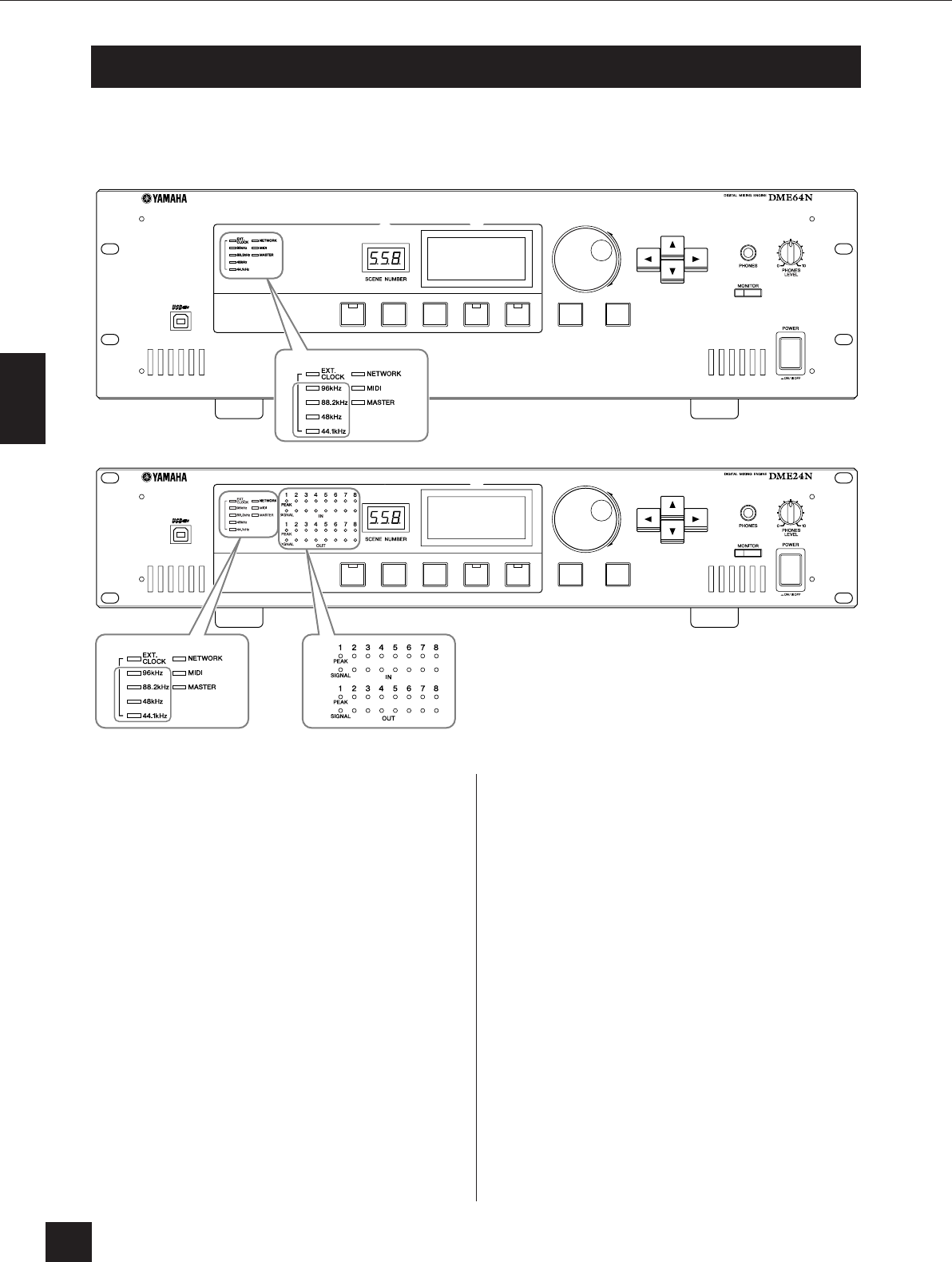

Panel frontal
1
Conector [USB]
Si es necesario, aquí se puede conectar un ordenador para
programar o controlar el dispositivo. Si se va a utilizar una
conexión USB, deberá instalarse en el ordenador el
controlador USB-MIDI. Consulte la Guía de instalación
de DME Designer para obtener las instrucciones de
instalación.
2
Indicador [EXT. CLOCK]
Cuando se selecciona una señal de reloj de un dispositivo
externo, este indicador se enciende en verde. Si la señal de
reloj no es adecuada, el indicador parpadea en rojo. El
indicador se apaga cuando se selecciona el reloj interno.
3
Indicador [96kHz] [88.2kHz] [48kHz]
[44.1kHz]
Normalmente, el indicador correspondiente a la frecuencia
de reloj actual se encenderá en verde. Si se detecta un
problema con el reloj principal, todos estos indicadores
parpadearán en rojo. Dos segundos después de detectarse
un problema en un reloj principal externo, se seleccionará
temporalmente el reloj interno. Cuando esto ocurre, el
indicador correspondiente a la frecuencia del reloj interno
se enciende en verde y todos los demás indicadores siguen
parpadeando en rojo.
4 Indicador [NETWORK]
Se enciende mientras tiene lugar una comunicación de
datos a través del conector [USB], [NETWORK] o
[CASCADE]. Cuando se reciben datos, el indicador se
enciende en verde; mientras se transmiten datos, se
enciende en naranja. Si ocurre un problema, el indicador se
enciende en rojo.
Controles y conectores
HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE
ENTERENTERCANCELCANCEL
HOMEHOME UTILITYUTILITYSCENE LEVELLEVEL MUTEMUTE
ENTERENTERCANCELCANCEL
1
1
2
4
5
6
7
8
7
8
9
9
)
)
^
&
^
&
º
¡
™
£
º
¡
™
£
*(
*(
!@#$%
!@#$%
2
4
5
6
3
3
DME64N
DME24N
