Manual de instrucciones del DME64N/24N
28
Control desde un ordenador con la misma dirección de red
Control desde un ordenador con una dirección de red diferente
NOTA
Las direcciones IP de la figura son ejemplos.
NOTA
Utilice un concentrador de conmutación que sea compatible con las velocidades de red 100Base-TX/10Base-T.
Cuando utilice cable de par trenzado sin blindar (UTP) de categoría 5, la longitud total de los cables que conectan el
DME64N/24N al concentrador o a la unidad del panel de control puede ser de hasta 100 metros. Debido a las diferencias en
las prestaciones del cable y del concentrador de conmutación, en algunos casos no se puede garantizar un funcionamiento
correcto con la longitud máxima. También se puede reducir la longitud máxima de cable que se puede utilizar si se usan
conectores de unión, convertidores de cable cruzado u otros adaptadores prolongadores.

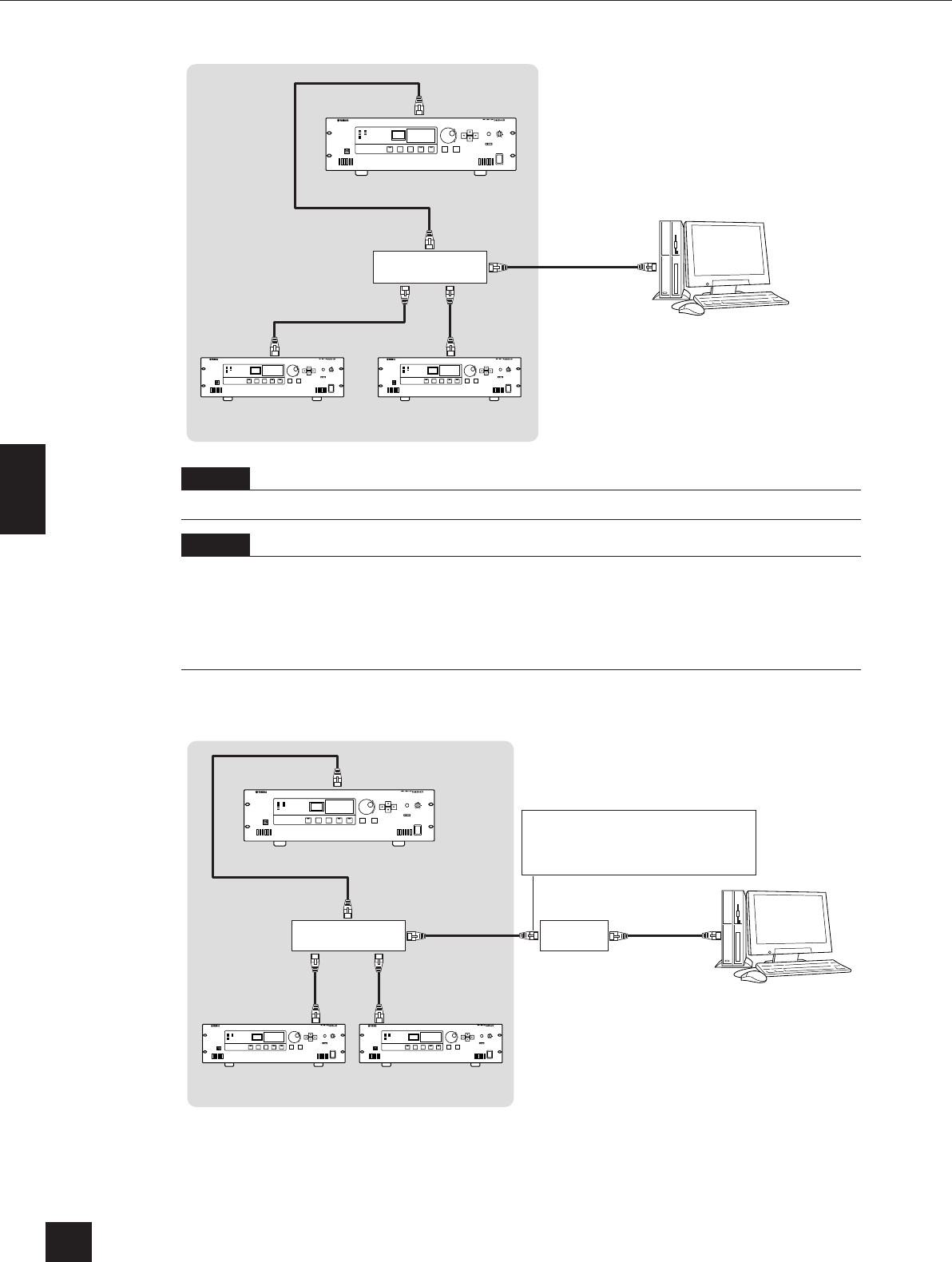

DME64N/24N
DME64N/24N DME64N/24N
Zona
Sistema principal
de la zona
Cable Ethernet recto
Cable Ethernet recto
Cable
Ethernet
recto
Ordenador
(Dirección IP: 192.168.0.100)
Concentrador de
conmutación
Cable Ethernet
recto
(Dirección IP: 192.168.0.2)
(Dirección IP: 192.168.0.3) (Dirección IP: 192.168.0.250)
DME64N/24N
DME64N/24N
DME64N/24N
Sistema principal
de la zona
Cable Ethernet recto
Cable
Ethernet
recto
Ordenador
Router
Cable Ethernet
recto
Cable
Ethernet
recto
Zona
(Dirección IP: 192.168.0.2)
Cable Ethernet
recto
Concentrador de
conmutación
(Dirección IP: 192.168.0.3)
(Dirección IP: 192.168.0.12)
Ajustes de puerto
• Dirección de red de destino: 192.168.0.0
• Máscara de subred: 255.255.255.0
• Puerta de enlace: 192.168.0.1
