Preparación
Conexión
Manual de instrucciones del DME64N/24N
32
Conexión CASCADE (sólo DME64N)
El conector [CASCADE] del panel posterior se puede conectar al conector [CASCADE] de otro DME64N/
24N o de otro dispositivo compatible por medio de un cable especial de conexión en cascada para permitir una
transferencia bidireccional de señales de control, de audio y de reloj. La dirección de comunicación cambia
automáticamente a unidireccional cuando se conecta a un mezclador como el PM5D, o a bidireccional cuando
se conecta a otra unidad DME64N/24N.
En el modo unidireccional, el flujo de señales de audio pasa del conector [CASCADE OUT] al conector
[CASCADE IN]. En el modo bidireccional, el flujo de señales también ocurre en sentido contrario por el
mismo cable. El número total de canales de audio que se pueden conectar a un mezclador o una unidad
DME64N/24N es 32.
La señal de reloj se transmite continuamente desde los conectores [CASCADE IN] y [CASCADE OUT] y se
recibe en el conector [CASCADE IN] o [CASCADE OUT] correspondiente del dispositivo conectado.
En todos los casos, el conector [CASCADE OUT] de un dispositivo se debe conectar al conector [CASCADE
IN] del otro. No se debe conectar [CASCADE IN] a [CASCADE IN], ni [CASCADE OUT] a [CASCADE
OUT].

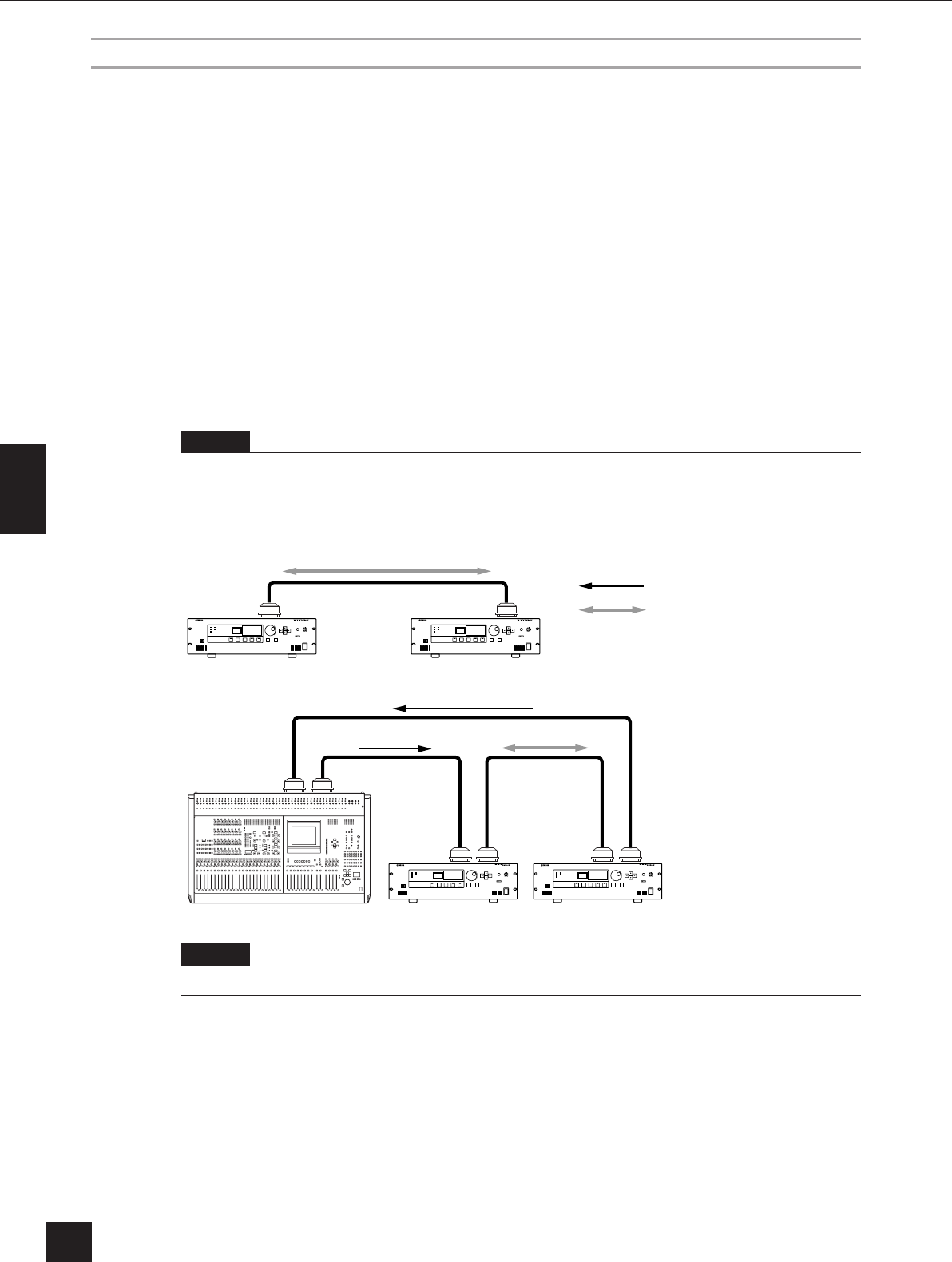

Ejemplo de conexión en cascada
NOTA
Longitud máxima con los cables de cascada dedicados opcionales
Conexión en cascada unidireccional: 200 m (44,1/48 kHz), 100 m (88,2/96 kHz)
Conexión en cascada bidireccional: 100 m (44,1/48 kHz), 30 m (88,2/96 kHz)
NOTA
¡No se debe crear nunca un bucle de cascada completo utilizando unidades DME64N únicamente!
DME64NDME64N
IN
OUT
PM5D
DME64N DME64N
IN OUT
OUT
IN OUT
IN
Conexión en cascada unidireccional
Conexión en cascada bidireccional
Cable D-Sub de medio paso de 68 patillas
Cable D-Sub de medio paso de 68 patillas
Cable D-Sub de
medio paso de
68 patillas
Cable D-Sub de
medio paso de
68 patillas
