Preparación
Conexión
Manual de instrucciones del DME64N/24N
33

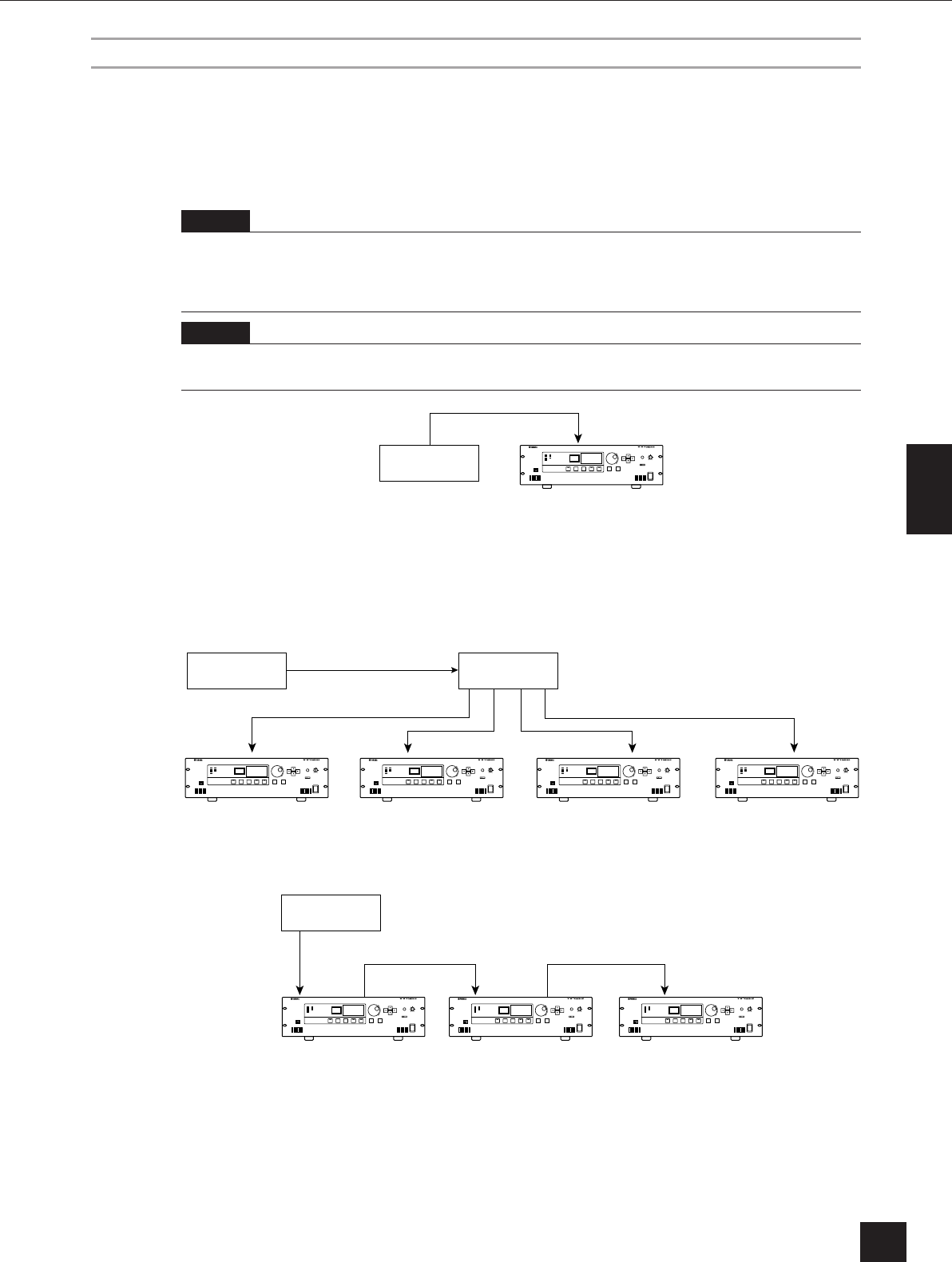

Conexión WORD CLOCK
Las señales de reloj se transfieren a y desde dispositivos externos a través de los conectores [WORD CLOCK
IN] y [WORD CLOCK OUT]. El conector [WORD CLOCK OUT] se puede utilizar para suministrar la
frecuencia de reloj del DME64N/24N a equipos externos. El DME64N/24N transmite continuamente la
señal de reloj durante el funcionamiento normal. La señal de reloj de un dispositivo externo se puede recibir a
través del conector [WORD CLOCK IN].
Para distribuir la señal de reloj de un dispositivo a varios dispositivos auxiliares, se puede utilizar una caja de
distribución de señales de reloj o una conexión de tipo margarita.
Conexión de caja de distribución
Conexión de tipo margarita
NOTA
La señal de reloj también se puede recibir y transmitir a través de una tarjeta mini-YGDAI instalada en una ranura de E/S, o de
los conectores [CASCADE IN] y [CASCADE OUT]. Es necesario especificar si el DME64N/24N utilizará la frecuencia de
reloj interna o una frecuencia de reloj externa para la sincronización. Para obtener más detalles, consulte la página WCLK de la
pantalla de utilidades que se describe en la página 51 de este manual.
NOTA
El dispositivo que transmite la señal de reloj que utilizarán otros dispositivos para sincronizarse es el "dispositivo de reloj
principal", y los dispositivos que reciben la señal de reloj son los "dispositivos de reloj auxiliares".
WC OUT
(BNC)
WC IN
(BNC)
DME64N/24N
Dispositivo de
reloj principal
Dispositivo de reloj auxiliar
WC OUT (BNC)
WC IN (BNC) WC IN (BNC) WC IN (BNC) WC IN (BNC)
DME64N/24N DME64N/24N DME64N/24N DME64N/24N
Dispositivo de
reloj principal
Caja de distribución
de señales de reloj
Dispositivo de reloj auxiliar Dispositivo de reloj auxiliar
Dispositivo de reloj auxiliar Dispositivo de reloj auxiliar
WC OUT
(BNC)
WC OUT
(BNC)
WC OUT (BNC)
WC IN
(BNC)
WC IN
(BNC)
WC IN
(BNC)
DME64N/24N DME64N/24N DME64N/24N
Dispositivo de
reloj principal
Dispositivo de reloj auxiliar
Dispositivo de reloj auxiliar
Dispositivo de reloj auxiliar
