Preparación
Conexión
Manual de instrucciones del DME64N/24N
37
Ranuras de E/S
El DME64N dispone de cuatro ranuras para tarjetas de E/S, y el DME24N de una. El número de canales de
entrada de audio disponibles en el DME64N/24N se puede incrementar conectando las tarjetas de E/S mini-
YGDAI adecuadas a las ranuras disponibles. Algunos tipos de tarjetas también proporcionan una funcionalidad
de control y/o de transmisión y recepción de señales de reloj.
Consulte la sección "Instalación de tarjetas de E/S" de la página 22 de este manual para obtener detalles sobre
la instalación.
Para obtener la información más reciente acerca de las tarjetas que se pueden utilizar con el DME64N/24N,
visite el sitio web de Yamaha Pro Audio en: http://www.yamahaproaudio.com/
Conexión CobraNet
Si se instala una tarjeta de interfaz CobraNet MY16-C en una ranura para tarjetas del DME64N/24N, será
posible transferir señales de audio, de control y de reloj a través de una red CobraNet. Las unidades
DME64N/24N equipadas con tarjetas MY16-C se pueden conectar a cualquier otro equipo compatible con
CobraNet para transferir audio y señales de reloj a través de una red. Para obtener detalles sobre las redes
CobraNet, consulte el Manual de instrucciones de la tarjeta MY16-C.

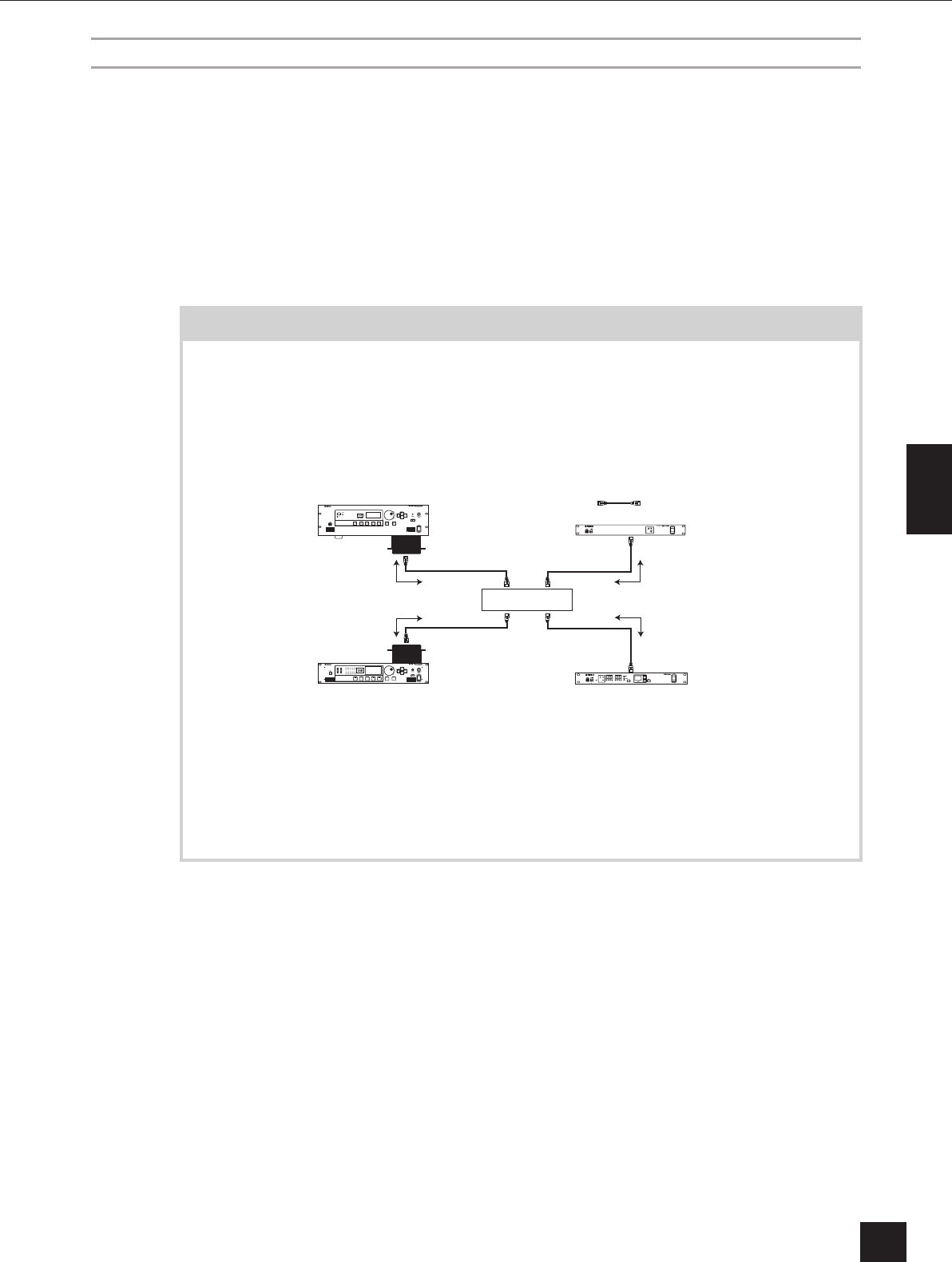

Ejemplo: Conexión a dispositivos CobraNet
NOTA
En algunos casos no se pueden transferir señales de control entre dispositivos que no utilicen la tarjeta MY16-C.
NOTA
CobraNet es un sistema de red de audio desarrollado por Peak Audio (una división de Cirrus Logic, Inc.) que permite
transmitir y recibir en tiempo real varios canales de señales de audio digital sin comprimir a través de una red Fast Ethernet
(100 megabits/segundo). Un cable de red admite un máximo de 64 canales (128 canales en sentido bidireccional) de datos de
audio. La página principal de Peak Audio es: http://www.peakaudio.com/
ACU16-C
NHB32-C
DME24N
MY16-C
MY16-C
88
NETWORK HUB AND BRIDGE
LINKCONDUCT
LOCK
ERROR
96kHz
88.2kHz
48kHz
44.1kHz
EXT.
CLOCK
MID
MASTER
NETWORK
PEAK
SIGNAL
PEAK
SIGNAL
IN
OUT
SCENE NUMBER
12345678
12345678
DME64N
Señales de audio
y de control
Señales de audio
y de control
Señal de audio
Señal de audio
Concentrador de
conmutación
Cable recto
