Preparación
Conexión
Manual de instrucciones del DME64N/24N
31

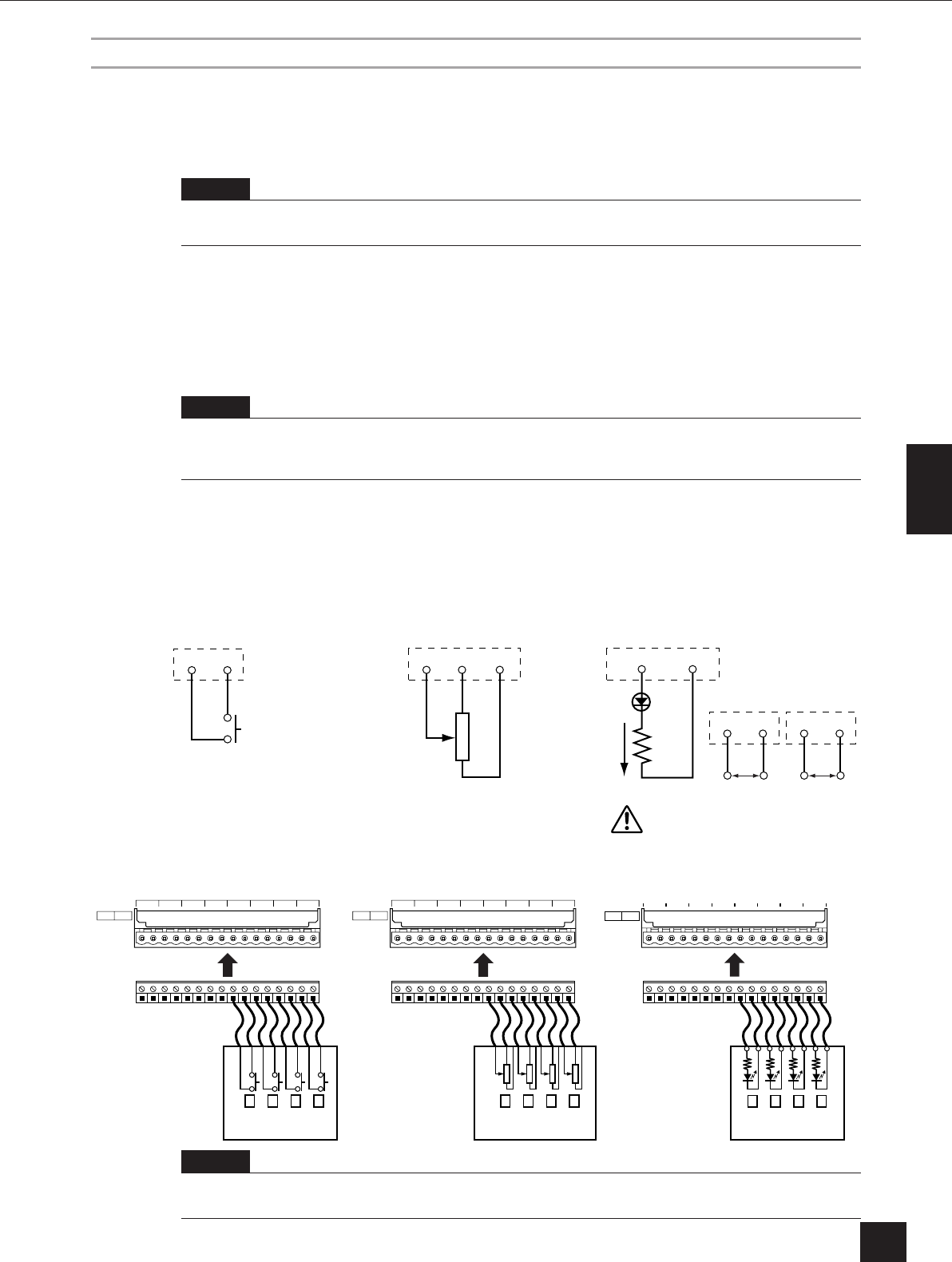

Conexión GPI
Se puede conectar un dispositivo GPI (interfaz de uso general), como un controlador GPI, a los conectores
[GPI] del panel posterior. Con GPI se puede transferir una variedad de señales de control entre el DME64N/
24N y controladores externos u otros dispositivos. Los paneles de control opcionales CP4SW, CP4SF y CP1SF
también se conectan a través de GPI.
El DME64N dispone de 16 canales de entrada y salida GPI, y el DME24N proporciona 8 canales. Cada canal
de entrada cuenta con un terminal IN y un terminal +V. Cada canal de salida dispone de un terminal OUT y
un terminal GND. El voltaje presente en los terminales +V es de 5 voltios. Los terminales IN pueden detectar
una gama completa de voltajes de entrada comprendidos entre 0 y 5 V, mientras que los terminales OUT
suministran 0 o 5 V.
Los parámetros de cada entrada y salida GPI se asignan a través de la aplicación DME Designer.
Se utilizan conectores Euroblock para todas las conexiones de entradas y salidas GPI. Los métodos de conexión
de los conectores Euroblock se describen en la sección "Conexión del Euroblock" de la página 35 de este
manual.
NOTA
Para obtener más información acerca de los paneles de control CP4SW, CP4SF y CP1SF, consulte la sección "CP4SW, CP4SF
y CP1SF" del Apéndice de este manual (página 59).
NOTA
Se puede utilizar DME Designer para configurar el sistema de modo que las operaciones de activación de escenas y el control
de los parámetros del usuario se puedan llevar a cabo desde dispositivos de control GPI conectados. Para obtener más detalles,
consulte el manual de DME Designer.
NOTA
El procedimiento de calibración de los conectores GPI se describe en la página 53 de este manual, en la página GPI de la
pantalla de utilidades.
1234
1234
5678
IN +V
OUT
0 V
GND OUT
+5 V
GND
12345678
OUT GND
1234
1234
5678
IN +V
IN +V
IN +V GND
OUT GND
1234
Ejemplo: Control del
DME64N/24N desde
un conmutador.
Conexión GPI
Ejemplo: Control del DME64N/24N
a través de un potenciómetro
reductor lineal de 10 k ohm.
Conexión GPI
Potenciómetro
continuo
Conector [GPI] del DME64N/24N
Conector [GPI] del DME64N/24N
Conector Euroblock
Conector Euroblock
Caja de
conmutación
remota
Conmutador
(Superior)
(Inferior)
Conexión GPI
Conector [GPI] del DME64N/24N
Ejemplo: Iluminación de
indicadores LED externos
desde el DME64N/24N.
Máx. 6 mA
Asegúrese de que la intensidad entre
los conectores [GPI] OUT y GND
[GPI] es inferior a 6 mA.
ATENCIÓN
Conector Euroblock
Potenciómetro reductor
lineal de 10 k?
Caja de
conmutación
remota
Indicador LED
y resistor
Caja de
conmutación
remota
Voltajes de activación
del conector GPI
