Funcionamiento del panel y pantallas
Pantallas de utilidades
Manual de instrucciones del DME64N/24N
51

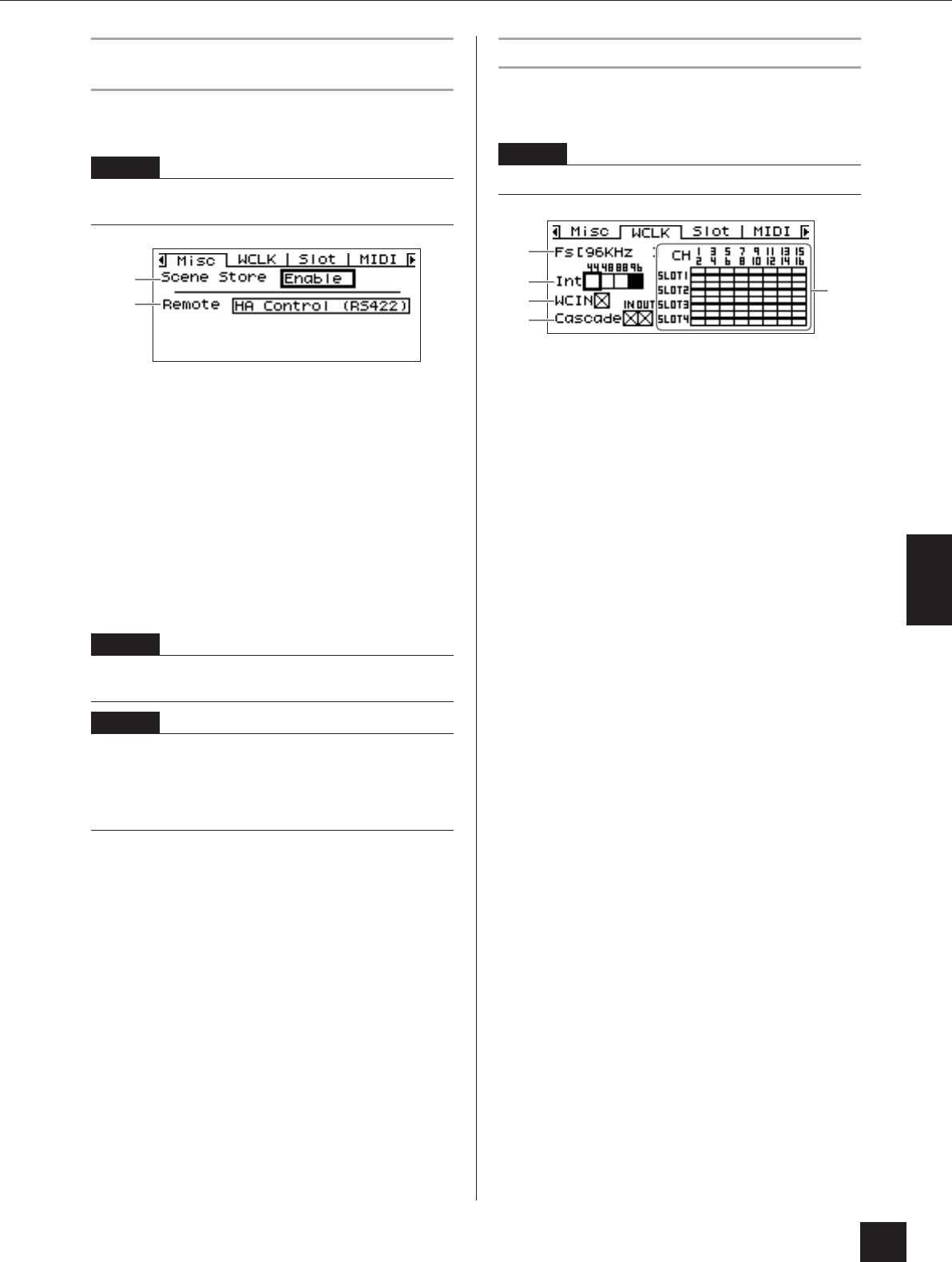

Página de parámetros de configuración
varios (Misc)
Esta página incluye parámetros que no están disponibles en
otras páginas.
1 Scene Store
Determina si están permitidas las operaciones de
almacenamiento de escenas. Este parámetro se puede
ajustar como "Enable" o "Disable".
Enable: las operaciones de almacenamiento de escenas
están permitidas.
Disable: las operaciones de almacenamiento de escenas
están prohibidas.
Se edita mediante el procedimiento "Parámetros de lista"
descrito en la página 41.
2 Remote
Determina el modo de comunicación del conector
[REMOTE]. Los ajustes disponibles son "HA Control
(RS422)" y "COM (RS232C)".
Se edita mediante el procedimiento "Parámetros de lista"
descrito en la página 41.
Este parámetro se debe ajustar a "HA Control (RS422)"
cuando se conecte la unidad a un preamplificador remoto
AD8HR o AD824.
Para evitar posibles daños a los dispositivos, no se debe
cambiar el ajuste "HA Control (RS422)" mientras la
unidad esté conectada a un preamplificador.
Cuando controle el DME64N/24N desde un controlador
RS232C, ajuste este parámetro a "COM (RS232C)".
Página de configuración del reloj (WCLK)
Muestra el estado de las señales de reloj entrantes y permite
configurar el reloj principal del DME64N/24N.
Procedimiento de selección del reloj
principal
1. Utilice los botones de desplazamiento del
cursor [
E], [ ▲ ], [ ▼ ], [F] para seleccionar
uno de los bloques cuadrados que representan
las fuentes de reloj principal disponibles.
2. Pulse el botón [ENTER] para seleccionar el
reloj principal.
1 Fs
La frecuencia de muestreo actual del reloj principal. El
valor mostrado aquí viene determinado por la señal del
reloj principal del sistema. Para seleccionar el reloj que
desea utilizar como reloj principal, lleve el cursor a la
indicación de reloj oportuna de esta pantalla (por ejemplo,
el reloj [WORD CLOCK IN], el reloj de cascada o el reloj
de una ranura) y pulse el botón [ENTER].
2 Int
Ajusta la frecuencia del reloj interno: 44,1 kHz, 48 kHz,
88,2 kHz o 96 kHz.
3 WCIN
Muestra el estado de la señal de reloj en el conector
[WORD CLOCK IN].
4 Cascade
Muestra el estado de la señal de reloj en los conectores
[CASCADE IN] y [CASCADE OUT].
5 SLOT1~4
Muestra el estado de la señal de reloj introducida a través
de las tarjetas de E/S instaladas en las ranuras de E/S.
NOTA
El ajuste Remote (2) no aparece en la pantalla del panel de
control ICP1.
NOTA
El procedimiento de almacenamiento de escenas se describe en la
página 43.
NOTA
Este ajuste sólo es aplicable a dispositivos individuales. Aunque
una unidad DME64N/24N esté ajustada a "Disable", las
operaciones de almacenamiento de escenas serán posibles a través
de otro DME64N/24N de la misma zona que esté ajustado a
"Enable".
1
2
NOTA
Esta página no aparece en el ICP1.
1
2
3
4
5
