Bedienoberfläche
6 M2500—Bedienungsanleitung

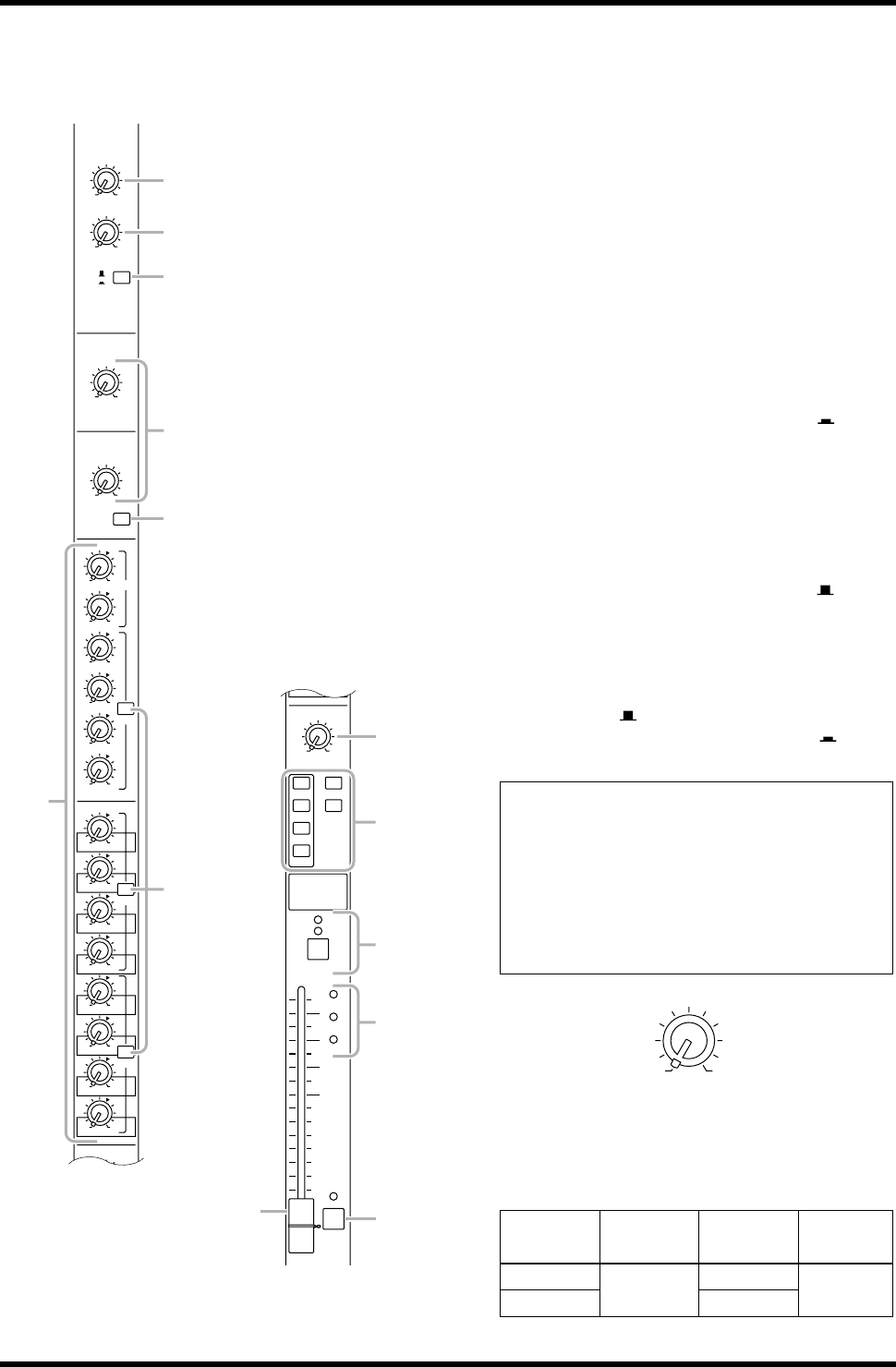

Stereo-Eingangskanäle
Das M2500 bietet vier Stereo-Eingangskanäle, an die
Sie Stereo-Signale mit Line-Pegel, die Ausgänge eines
Submixers, eines CD-Spielers usw. anschließen kön-
nen. Stereo-Kanal 1 der 1~4-Module bietet sowohl
XLR- als auch RCA/Cinch-Anschlüsse. Die Module
2~4 sind mit TRS-Klinkenbuchsen ausgestattet. Des-
halb sieht die Bestückung von Modul 1 auch etwas
anders aus als jene der Module 2~4. Im folgenden
wird die Bestückung von Stereo-Modul 1 erklärt.
Etwaige Unterschiede mit den Stereo-Eingangskanä-
len 2~4 werden an Ort und Stelle erwähnt.
A GAIN A-Regler
Hiermit kann die Eingangsempfindlichkeit des
Signals eingestellt werden, das über die XLR-Buchsen
“ST CH 1 INPUT A” (Seite 26) empfangen wird. Der
Einstellbereich lautet +10dB~–30dB. Wenn sich die
A/B-Taste (3) in der B-Position befindet ( ), ist
dieser Regler nicht belegt.
B GAIN B-Regler
Hiermit kann die Eingangsempfindlichkeit des
Signals eingestellt werden, das über die RCA-Buchsen
“ST CH 1 INPUT B” (Seite 26) empfangen wird. Der
Einstellbereich lautet +10dB~–20dB. Wenn sich die
A/B-Taste (3) in der A-Position befindet ( ), ist
dieser Regler nicht belegt.
C A/B-Taste
Hiermit können Sie die Eingänge wählen, über die
Stereo-Kanal 1 Signale empfangen soll. Ist die Taste
nicht gedrückt ( ), so werden die Buchsen ST CH 1
INPUT A verwendet. Ist er wohl gedrückt ( ), so
werden die Buchsen ST CH 1 INPUT B verwendet.
D EQ-Regler
Hierbei handelt es sich um eine Zweiband-Entzer-
rung mit folgenden Grenzfrequenzen und Pegel-Ein-
stellungsmöglichkeiten:
010
AUX14
+10 –30
A
+10 –20
–15 +15
B
A
B
HI
–15 +15
LO
GAIN
EQ
AUX1 PRE
PRE
PRE
010
010
010
010
010
010
010
010
010
010
010
010
010
010
AUX2
AUX3
AUX4
AUX5
AUX6
AUX7
AUX10
AUX11
AUX14
AUX13
AUX9
AUX8
PRE
AUX12
BAL
L
C
R
ODD EVEN
ON/EDIT
PFL
10
10
20
30
40
60
50
5
0
5
BAL
ST
LR
ODD EVEN
MONO
1-2
3-4
5-6
7-8
PEAK
NOM
SIGNAL
CHECK
ON
1
2
3
5
6
L
8
M
4
J
K
9
7
Achtung: Die Stereo-Eingangskanäle 2~4 sind nur
mit einem Buchsenpaar bestückt und weisen nur
einen GAIN-Regler auf. (Außerdem gibt es natür-
lich keine A/B-Taste.) Der GAIN-Regler der
Module 2~4 bestimmt die Eingangsempfindlich-
keit der TRS-Klinkenbuchsen “ST CH 2~4
INPUT” (Seite 26). Der Einstellbereich beträgt
+10dB~–30dB.
Band Typ
Grenzfre-
quenz
Anh./Abs.
HIGH
Glocke
10 kHz
±15 dB
LOW 100 Hz
