Panneau de commandes
M2500— Mode d’emploi 21

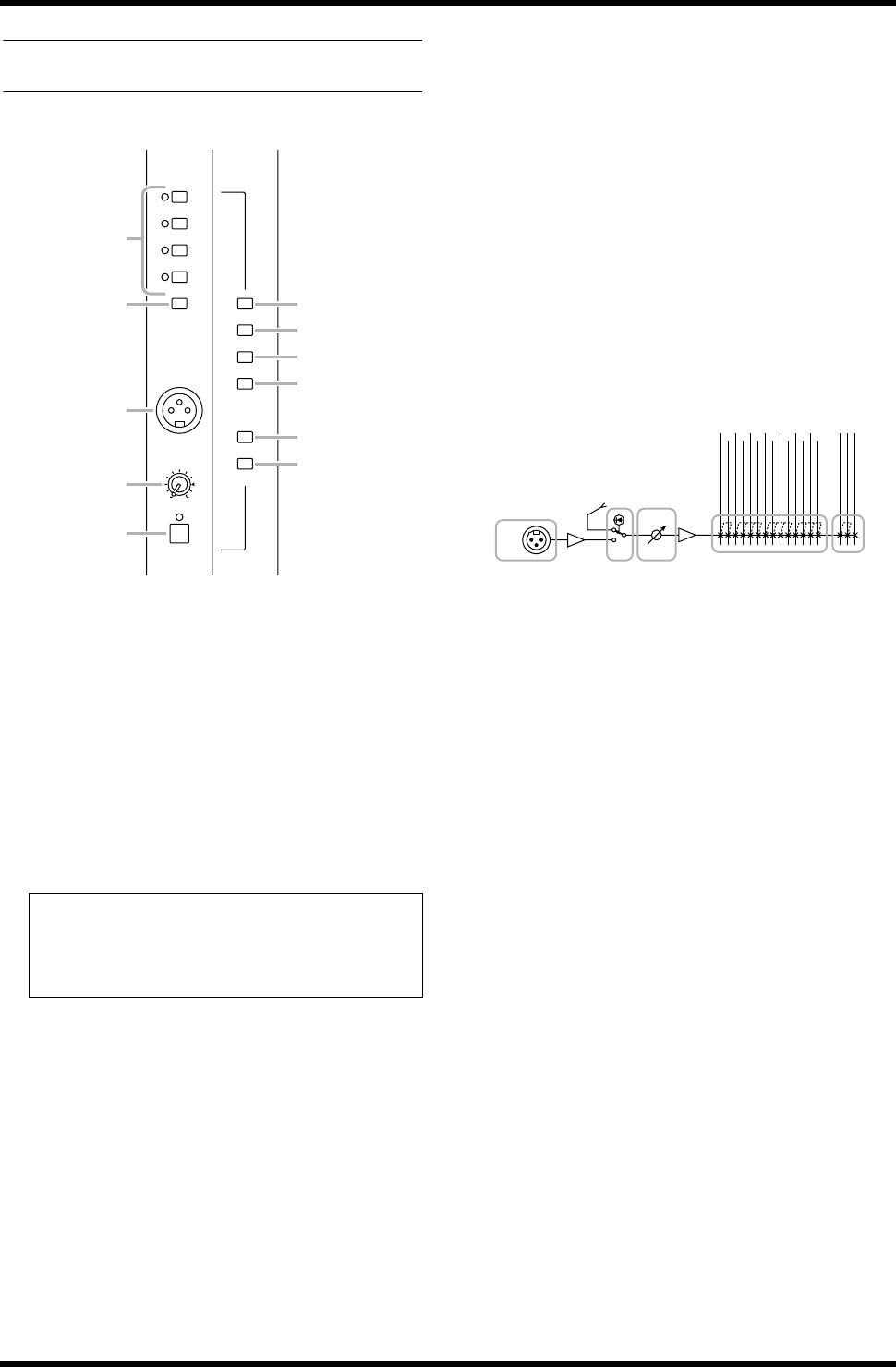

Section Talkback/Oscillator
A Commutateurs OSCILLATOR
Ces commutateurs sélectionnent un oscillateur pour
la tonalité test et lancent l’oscillation. Vous ne pouvez
choisir qu’un commutateur à la fois. Le témoin du
commutateur choisi s’allume pour indiquer qu’il est
activé.
Commutateur PINK
Génère du bruit rose.
Commutateurs 10 kHz/1 kHz/100 Hz
Génèrent une sinusoïde de la fréquence choisie.
B Commutateur OSCILLATOR ON
Active/coupe l’oscillateur.
C Prise MIC
Cette entrée de type XLR-3-31 (asymétrique) permet
de brancher un micro de communication d’une
impédance allant de 50 à 600.
D Commande TB/OSC
Règle le niveau de l’intercom ou de l’oscillateur.
E Commutateur ON
Active/coupe l’intercom (Talkback). Le témoin du
commutateur choisi s’allume pour indiquer qu’il est
activé. Pour utiliser l’oscillateur, coupez l’intercom.
F Commutateur AUX 1-2
G Commutateur AUX 3-6
H Commutateur AUX 7-10
I Commutateur AUX 11-14
J Commutateur ST
K Commutateur MONO/C
Ces commutateurs envoient le signal d’intercom ou
d’oscillateur aux bus AUX 1–2, AUX 3–6, AUX 7–10,
AUX 11–14, au bus STEREO et/ou au bus MONO/C.
Chaque commutateur peut être activé/coupé indé-
pendamment des autres.
Remarque: Il est impossible d’utiliser simultané-
ment l’oscillateur et l’intercom (Talkback). Pour
pouvoir utiliser l’oscillateur, désactivez le commu-
tateur Talkback ON (5).
AUX11-14
MONO/C
ST
AUX7-10
AUX3-6
AUX1-2
ON
100Hz
1kHz
10kHz
PINK
ON
TALKBACK
OSCILLATOR
TB/OSC
MIC
010
6
7
8
9
J
K
1
5
4
3
2
from CPU
MIC
TB/OSC
LR
MONO/C
STEREO
ON
AUX
14
13
12
11
10
9
2
3
4
5
6
7
8
1
5 4
3
KJ6789
