M2500— Mode d’emploi 27

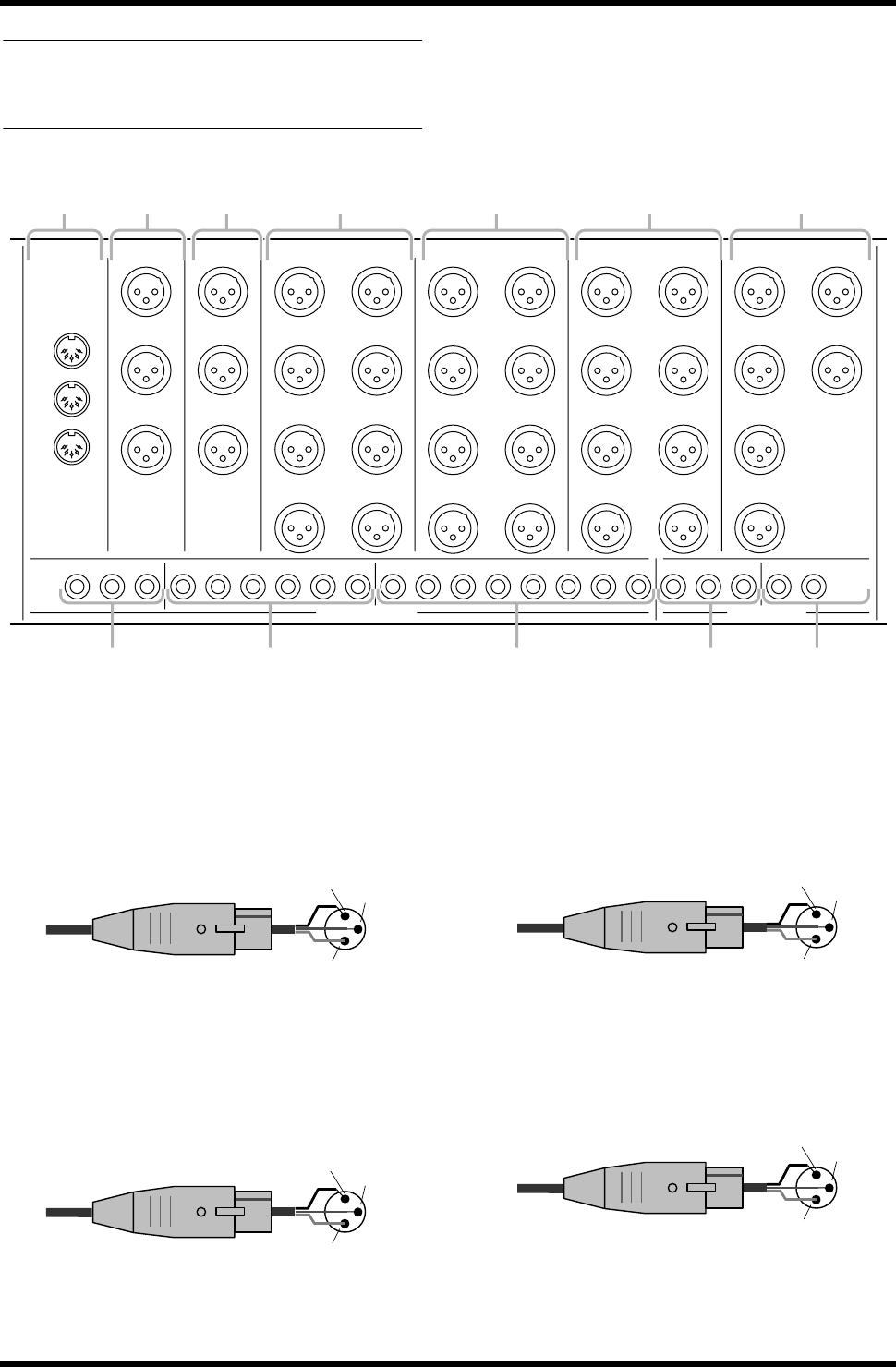

Entrées/sorties de la
section Master
A Prises AUX OUT
Sorties de type XLR-3-32 (symétriques) auxquelles
les signaux de chaque canal de la section AUX 1–6
sont acheminés individuellement. Niveau de sortie
nominal: +4 dB. Voici le câblage.
B Prises GRP/AUX OUT
Sorties de type XLR-3-32 (symétriques) auxquelles
les signaux de chaque canal de la section G1/A7–G8/
A14 sont acheminés individuellement. Niveau de sor-
tie nominal: +4 dB. Voici le câblage.
C Prises AUX/GRP OUT
Sorties de type XLR-3-32 (symétriques) auxquelles
les signaux de chaque canal de la section A7/G1–A14/
G8 sont acheminés individuellement. Niveau de sor-
tie nominal: +4 dB. Voici le câblage.
D Prises MATRIX OUT
Sorties de type XLR-3-32 (symétriques) auxquelles
les signaux 1–8 de la matrice sont acheminés. Niveau
de sortie nominal: +4 dB. Voici le câblage.
