Bedienoberfläche
10 M2500—Bedienungsanleitung

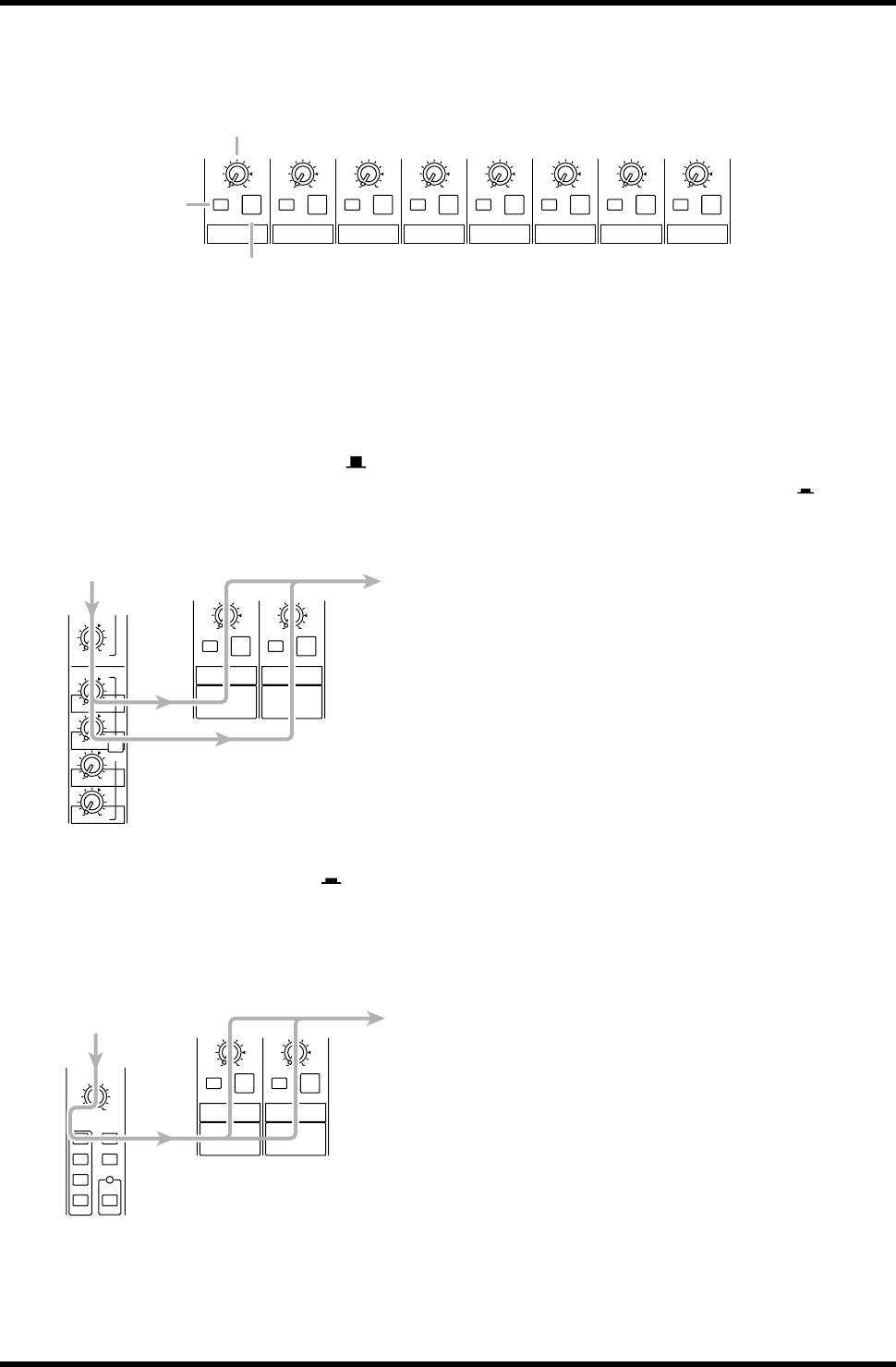

A7/G1~A14/G8-Sektion
Diese Ausgangskanäle dienen zum Einstellen der
Signale für die AUX-Busse 7~14 bzw. die GROUP-
Busse 1~8. Mit der GROUP/AUX FLIP-Taste
(Seite 14) können Sie die Funktion dieser Kanäle
wählen:
■ GROUP/AUX FLIP-Taste= GROUP ( )
Die Signale der AUX-Busse 7~14 liegen an den Kanä-
len A7/G1~A14/G8 an und werden über die Buchsen
AUX/GRP OUT A7/G1~A14/G8 separat ausgegeben.
■ GROUP/AUX FLIP-Taste= AUX ( )
Die Signale der GROUP-Summen 1~8 liegen an den
Kanälen A7/G1~A14/G8 an und werden über die
Buchsen AUX/GRP OUT A7/G1~A14/G8 separat
ausgegeben.
A LEVEL-Regler
Hiermit kann der Ausgangspegel der Kanäle AUX/
GRP OUT A7/G1~A14/G8 eingestellt werden. Die
Position “▲” vertritt den Nennpegel.
B ON-Taste
Hiermit können Sie AUX/GRP OUT A7/G1~A14/G8
ein-/ausschalten. Ist die Taste gedrückt ( ), so wer-
den die Signale der A7/G1~A14/G8-Sektion an die
betreffenden Buchsen AUX OUT A7/G1~A14/G8
angelegt.
C AFL-Taste
Mit dieser Taste können Sie dafür sorgen, daß die
Signale der AUX/GRP OUT A7/G1~A14/G8-Sektion
an die MONITOR OUT-Buchsen und den PHONES-
Anschluß angelegt wird. Wenn keine einzige PFL-
Taste der Eingangskanäle gedrückt ist, werden die
Signale der A7/G1~A14/G8-Sektion bei Drücken der
AFL-Taste an die MONITOR OUT-Buchsen und den
PHONES-Anschluß angelegt. Mit der MASTER PFL-
Taste können Sie diese Abhörsignale wahlweise vor
(Pre) oder hinter den LEVEL-Reglern abgreifen.
A7 / G1
AFL
LEVEL
010
ON
A8 / G2
AFL
LEVEL
010
ON
A9 / G3
AFL
LEVEL
010
ON
A10 / G4
AFL
LEVEL
010
ON
A11 / G5
AFL
LEVEL
010
ON
A12 / G6
AFL
LEVEL
010
ON
A13 / G7
AFL
LEVEL
010
ON
A14 / G8
AFL
LEVEL
010
ON
1
2
3
A7 / G1
AFL
LEVEL
010
ON
A8 / G2
AFL
LEVEL
010
ON
010
AUX5
AUX6
PRE
010
010
010
010
AUX7
AUX10
AUX9
AUX8
A7 / G1
AFL
LEVEL
010
ON
A8 / G2
AFL
LEVEL
010
ON
PAN
ST
L
C
R
ODD EVEN
MONO
LCR
1-2
3-4
5-6
7-8
