MASTER

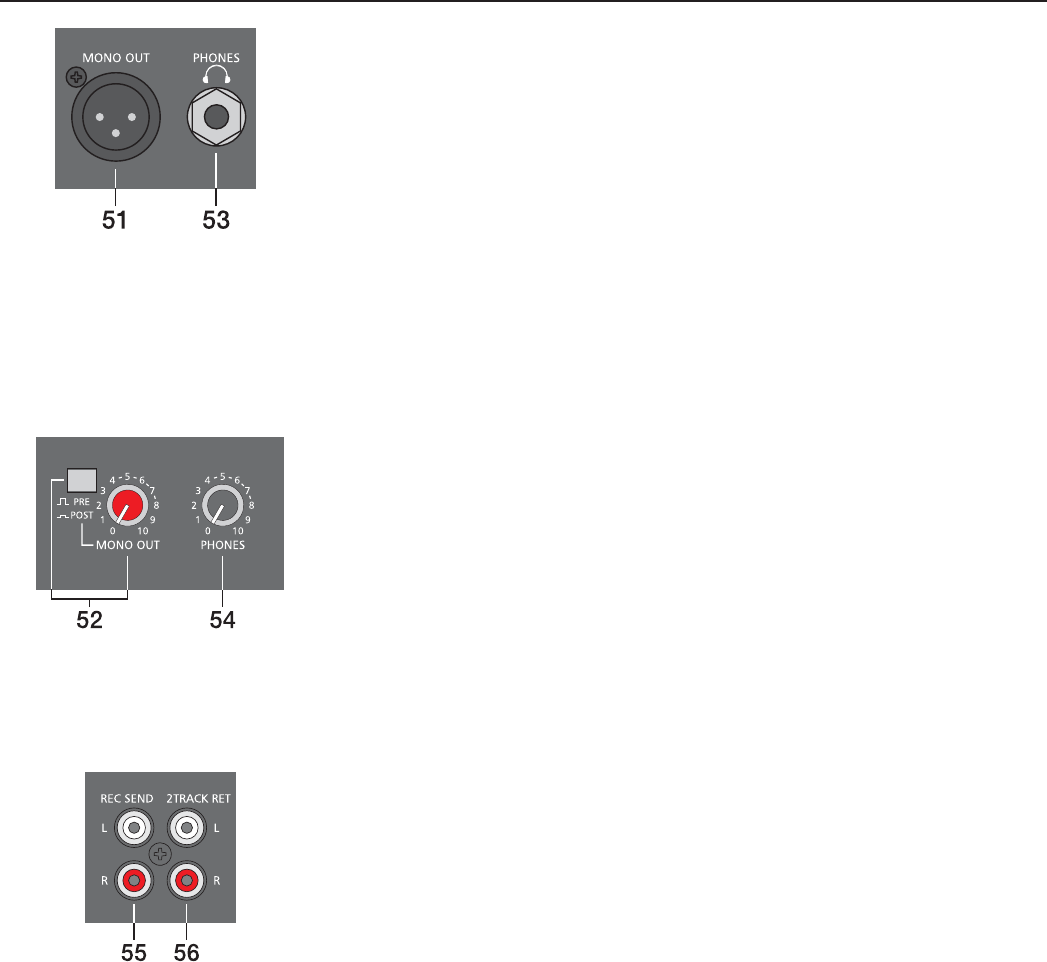

51. MONO OUT
Sur cette sortie monophonique, symétrisée électroniquement, le signal audio général
cumulé G/D est présent et peur servir à d‘autres applications de sonorisation : monitoring,
haut-parleurs latéraux (side-fi ll) et „next door“ ou toutes autres applications de sonorisation
mono, mais aussi à la connexion d‘une ligne à retard ou de caissons de basses. La sortie
MONO, comme toutes les autres sorties de type XLR de la CMS, est commutée via un relais
de sortie actionné avec un délai d‘approximativement deux secondes après la mise sous
tension de la console, ce qui évite les bruits de commutation au moment de l‘allumage ou
de l‘extinction de la console.
52. NIVEAU MONO OUT ET PRE/POST
Ce contrôle permet le réglage du niveau de sortie de MONO OUT.
Lorsque la sortie mono est utilisée pour des caissons de basse, le monitoring, une
sonorisation „next door“ des retours de scène ou la connexion d‘une ligne à retard, une
sortie mono commutable pré/post s’avère souvent utile.
PRE-FADER : Le signal de la sortie mono est ajouté et restitué avant les faders
généraux, c‘est-à-dire que le niveau de la sortie mono est indépendant
du réglage des faders généraux.
POST-FADER : Le signal de la sortie mono est ajouté et restitué aPRÈS les faders
généraux, c‘est-à-dire que le niveau de la sortie mono dépend du
réglage des faders généraux.
Bien sur, le contrôle du niveau d’un caisson de basses via les faders principaux n’a de
sens que s’il s’agit d’un caisson mono actif. Pour les applications de monitoring, par ex.
„side-fi ll“ sur scène, l’utilisation du réglage pre-fader semble plus adaptée.
53. PHONES (Sortie casques)
Embase jack stéréo pour la connexion de casques dont l’impédance est comprise entre
32 et 600 ohms. Les signaux audio des voies dont le bouton PFL est activé sortent par ce
connecteur. Lorsque aucun bouton PFL n’est appuyé, c’est le signal principal G/D qui y est
émis.
54. PHONES
Ce potentiomètre règle le volume de la sortie casques.
Attention : Veuillez à baisser complètement ce contrôle avent de connecter un casque.
55. RECORD SEND L/R
Ces connecteurs de type RCA (cinch) véhiculent le signal principal G/D (pre-fader). Ce
signal n’est pas affecté par le réglage des faders principaux, ce qui le destine principalement
à des enregistrements sur des magnétophones à casette, à bandes ou DAT. Le niveau de
sortie nominal de –10 dB est conforme au standard de l’industrie professionnelle audio ainsi
qu’à la plupart des applications de home-studio. Cependant, vous devrez utiliser le contrôle
du gain d’entrée de votre appareil d’enregistrement, s’il en dispose.
ATTENTION : Sur la plupart des magnétophones, le signal d’entrée est directement renvoyé
aux sorties. Dans le cas où vous avez à la fois connecté la sortie RECORD SEND et l’entrée
2TRACK RETURNS et que le potentiomètre 2TRACK to MASTER de la CMS est levé
(même peu !), le signal qui s’enregistre sera réintroduit dans le mixage principal. Le délai
entre les deux signaux induit par ce processus sera responsable de certaines annulations
de fréquences et d’une dégradation générale du son. Dans le pire des cas, le fait d’activer
l’enregistrement sur le magnétophone peut engendrer un accrochage extrêmement nuisible.
Pour éviter ce problème, assurez-vous de bien baisser entièrement les potentiomètres
2TRACK to MASTER et AUX3/4.
56. 2TRACK RETURN L/R (Retour 2 Pistes)
Prises pour la connexion des sorties d’un lecteur K7, CD, un magnétophone à bandes ou
un pré mixage externe. Le signal est envoyé après le fader principal et le bouton STANDBY,
ce qui permet de diffuser de la musique d’ambiance aux entractes ou de vérifi er un mixage
au casque pendant les répétitions. Vous devez simplement appuyer sur le bouton STANDY
pour couper les signaux de toutes les voies aux sorties principales. Le signal du „retour 2
pistes“ 2TRACK RETURN restera cependant audible.
