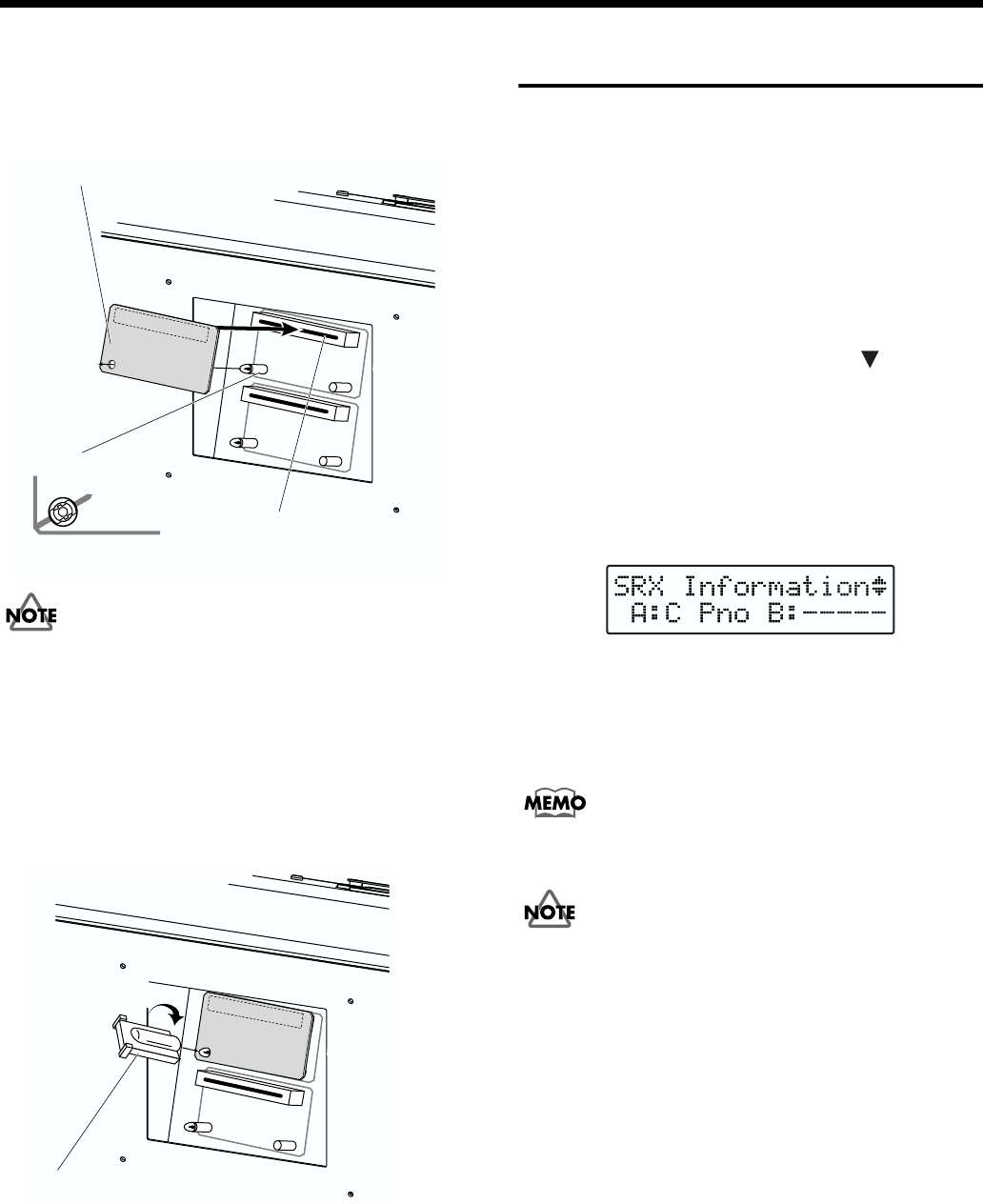

Installing the Wave Expansion Board
3. Insérer le connecteur de la carte dans un des
créneaux pour la série SRX (SRX A, SRX B) tout
en enfonçant les supports à carte dans les trous de
celle-ci.
fig.08-04
Si la même sorte de carte d’extension Wave est installée dans
les créneaux SRX A et SRX B, il ne sera possible de
sélectionner que les données de la carte d’extension Wave
installée dans le créneau SRX A.
4. Pour tourner les supports en position LOCK
(verrouillé), utilisez l’outil d’installation de la
carte d’extension fournie à cet effet. De cette
façon, la carte sera bien fixée à sa place.
fig.08-05
5. Reposez le couvercle en remettant les vis enlevées
(comme spécifié) à l’étape 2.
Vérification des cartes d’extension
audio aprés installation
Lorsque l’installation des cartes d’extension audio est
terminée, procéder à une vérification pour s’assurer que
l’ordinateur les identifie correctement.
1. Mettre sous tension de la façon décrite sous
“Turning On the Power” (p. 19).
2. Tenez le bouton [EDIT] enfoncé et appuyez sur le
bouton REGISTRATION [7] (UTILITY).
L’écran d’édition «UTILITY» s’affiche.
3. Appuyez sur le bouton CURSOR [ ] pour
afficher l’écran suivant.
Le nom de la carte d’expansion Wave installée, abrégé à
cinq caractères, s’affiche.
Cet exemple montre ce qu vous verriez si la carte
d’expansion Wave «Concert Piano» était installée dans la
fente SRX A.
fig.08-06
Si vous relâchez le bouton, vous serez ramené à l’écran
précédent.
4. Appuyez sur le bouton [EXIT] pour quitter le
mode édition.
Pour les instructions sur la sélection des tons de la carte
d’expansion Wave, reportez-vous à la p. 46.
Si “-----“ est affiché à côté du nom de la fente dans laquelle la
carte est installée, il est possible que la carte d’extension
audio installée ne soit pas reconnue correctement. Mettre
hors tension de la façon décrite sous “Turning Off the
Power” (p. 19) et réinstaller correctement la carte d’extension
audio.
Carte d'extension Wave (serie SRX)
Support à carte
Connecteur
Avant l’installation, orienter les supports
à carte tel qu’indiqué sur le schéma.
LOCK
Outil d'installation
