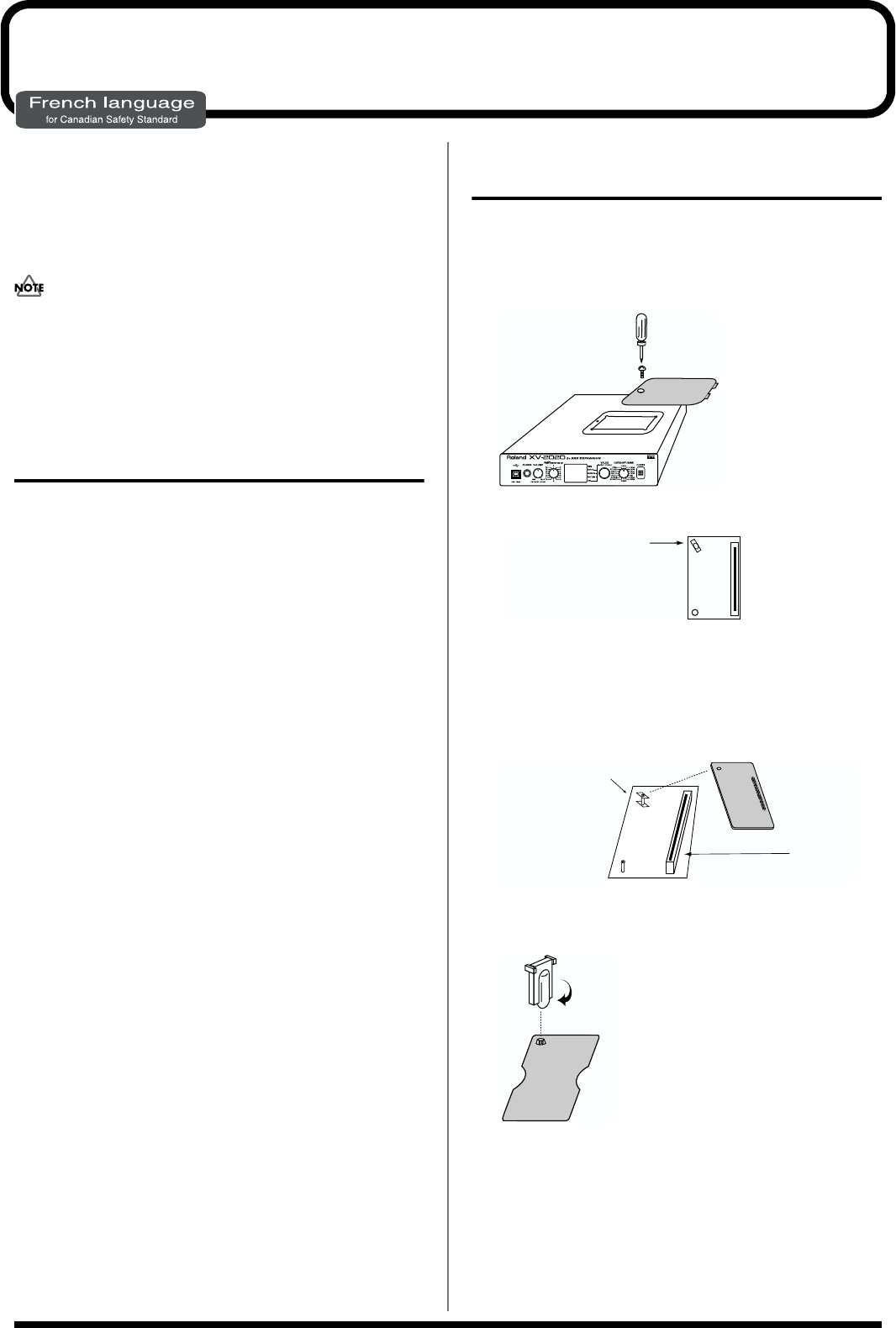

Installation de la carte d’extension Wave
(French language for Canadian Safety Standard)
Deux cartes d'expansion Wave (série SRX; vendues séparément)
peuvent être installées dans le XV-2020.
Les données Waveform, les retouches et les groupes de rythme sont
stockés sur la carte d'expansion Wave; vous pouvez donc augmenter
le nombre de sons disponibles en installant la carte dans le XV-2020.
Installer une carte d'expansion Wave augmente les retouches et
les groupes de percussion pour les partitions mais le nombre de
partitions ne change pas.
Précautions à prendre lors de
l’installation d’une carte
d’expansion Wave
901 (F)
● Veuillez suivre attentivement les instructions suivantes quand
vous manipulez la carte afin d’éviter tout risque d’endom-
magement des pièces internes par l’électricité statique.
1
• Toujours toucher un objet métallique relié à la terre (comme
un tuyau par exemple) avant de manipuler la carte pour vous
décharger de l’électricité statique que vous auriez pu
accumuler.
2
• Lorsque vous manipulez la carte, la tenir par les côtés. Évitez
de toucher aux composants ou aux connecteurs.
5
• Conservez le sachet d’origine dans lequel était la carte lors de
l’envoi et remettez la carte dedans si vous devez la ranger ou
la transporter.
911(F)
● Ne pas toucher aux circuits imprimés ou aux connecteurs.
912(F)
● Ne jamais forcer lors de l’installation de la carte de circuits
imprimés. Si la carte s’ajuste mal au premier essai, enlevez la
carte et recommencez l’installation.
913(F)
● Quand l’installation de la carte de circuits imprimés est terminée,
revérifiez si tout est bien installé.
Installation d’une carte
d’expansion Wave
1. Avant d’installer la carte d’extension, éteindre le XV-2020 et
tous les appareils qui y sont reliés.
2. Détacher le couvercle de la partie supérieure du XV-2020.
Dévisser la vis de la partie supérieure du couvercle.
fig.1-03a.e
3. Orienter le support à carte tel qu’indiqué sur le schéma.
fig.Install2.f
4. Dans l’appareil, vous trouverez des emplacements pour
carte à extension de série SRX. En vous référant au schéma
ci-dessous, insérer le connecteur de la carte d’extension à
l’emplacement correspondant tout en enfonçant
simultanément le support à carte dans les trous de celle-ci.
fig.Install3.f
5. À l’aide de l’outil fourni à cet effet avec la carte, faire tourner
en position “LOCK” le support à carte afin de bien la fixer.
fig.Install4
6. Remettre la plaque à sa place et la fixer à l’aide des vis
enlevées à l’étape 2.
Ceci complète l’installation de la carte d’extension.
Driver
Support d'extension Wave
Connecteur
Support d'extension
Wave
LOCK
